Arcade Red Bull

Duas máquinas arcade desenvolvidas pela L30 para a Red Bull, do design dos gabinetes à fabricação e ao programa Tetris integrado ao sistema. O desenho construtivo permitiu fabricar os dois gabinetes com duas chapas de MDF no total, reduzindo o consumo de material e o custo final.

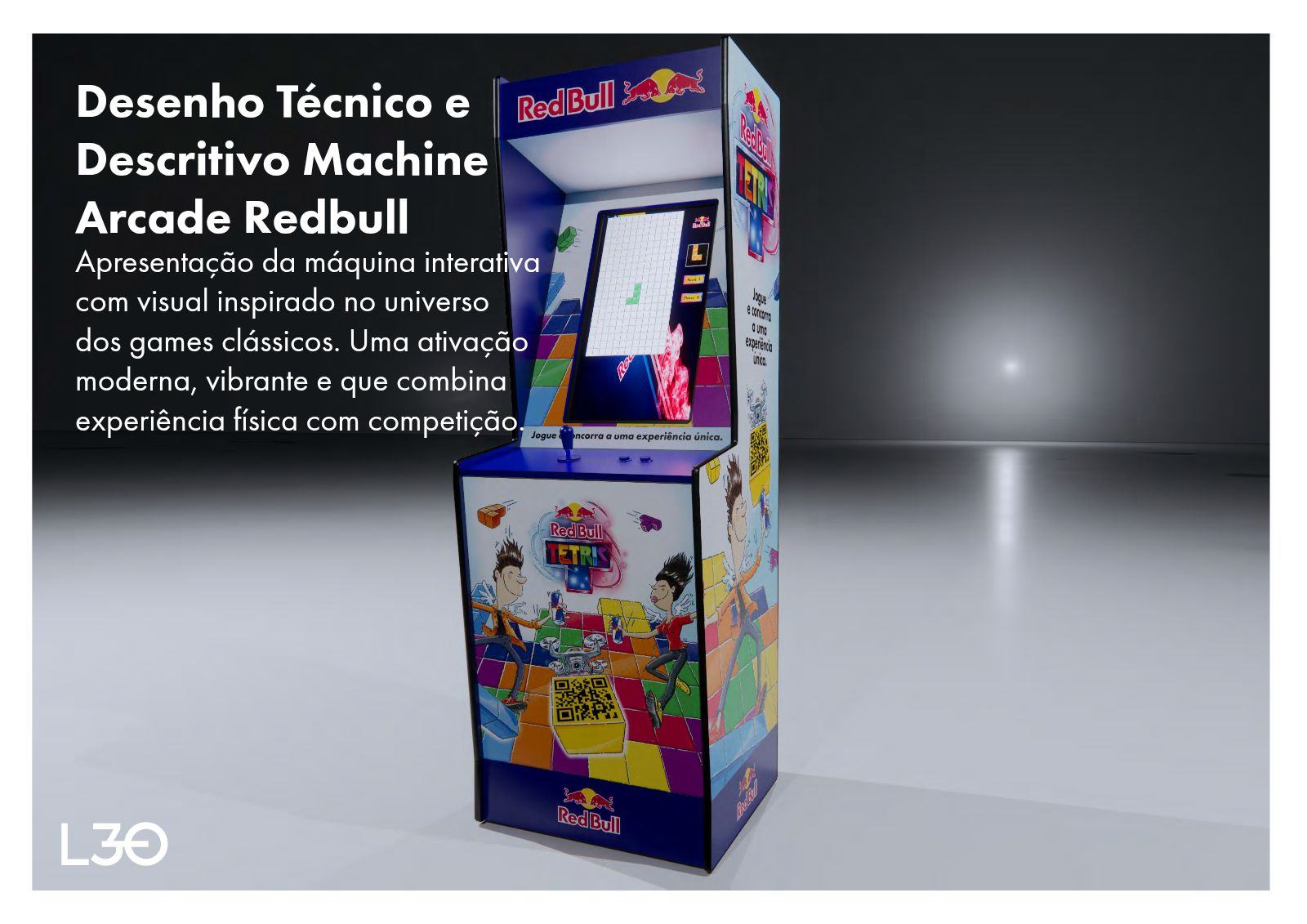

Capa do documento técnico com render de máquina arcade e comunicação Red Bull Tetris.
Apresentação do projeto em render.
Cliente
Red Bull
Agência
Dual Media e Publicis
Realizado por
L30
Materiais
MDF com revestimento em adesivo vinil. O memorial especifica monitor de 24 polegadas, computador NUC, Arduino, joystick, dois botões de interação, ventilação e caixa de som.
Situação
Fabricado e entregue.

Minha participação

Responsabilidade pelo desenvolvimento completo do projeto, junto à equipe da L30: design da peça, detalhamento construtivo, fabricação e desenvolvimento do programa Tetris integrado às máquinas.

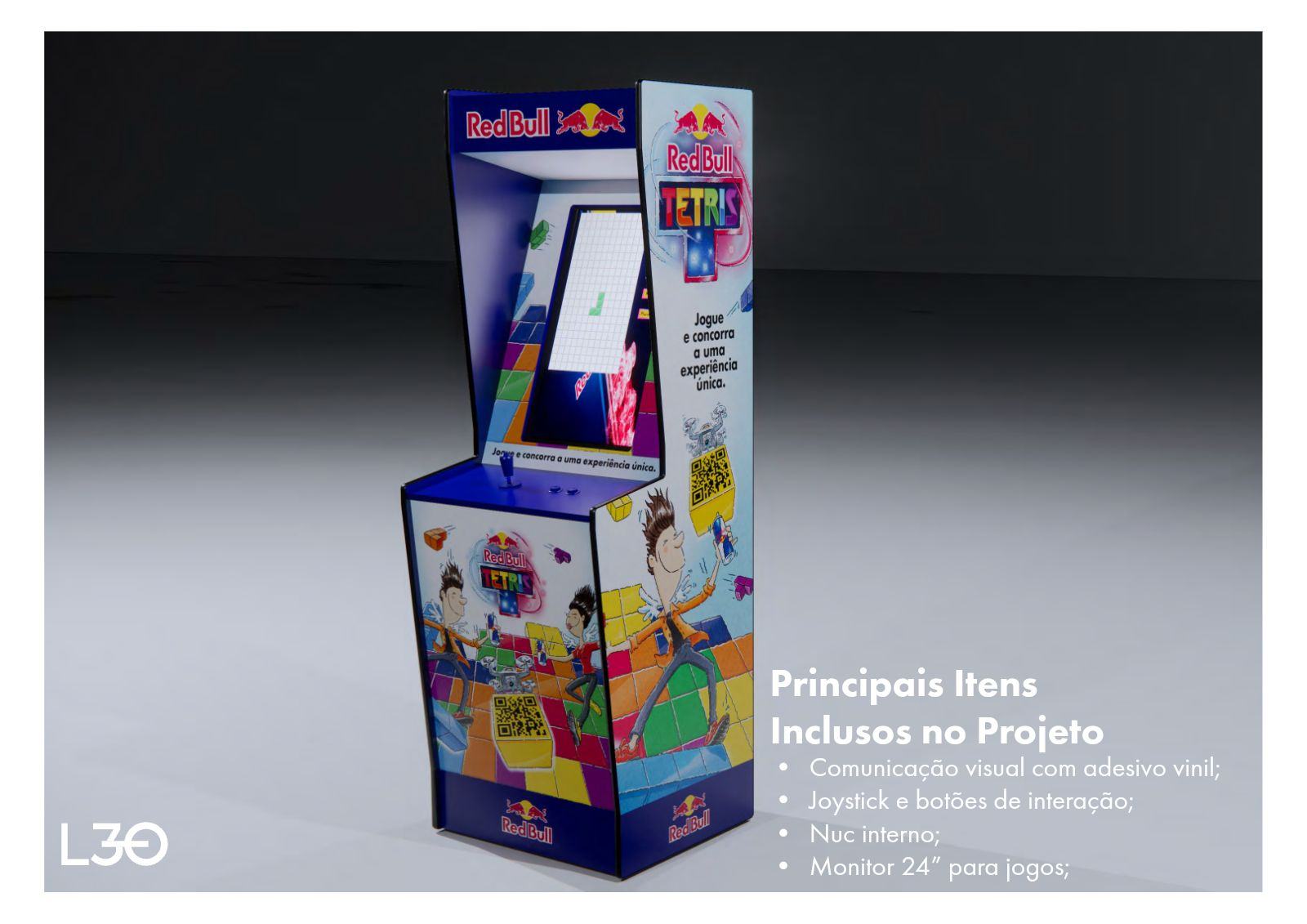

Render do gabinete acompanhado da lista de adesivo vinil, joystick, botões, NUC e monitor de 24 polegadas.
Configuração e componentes previstos.

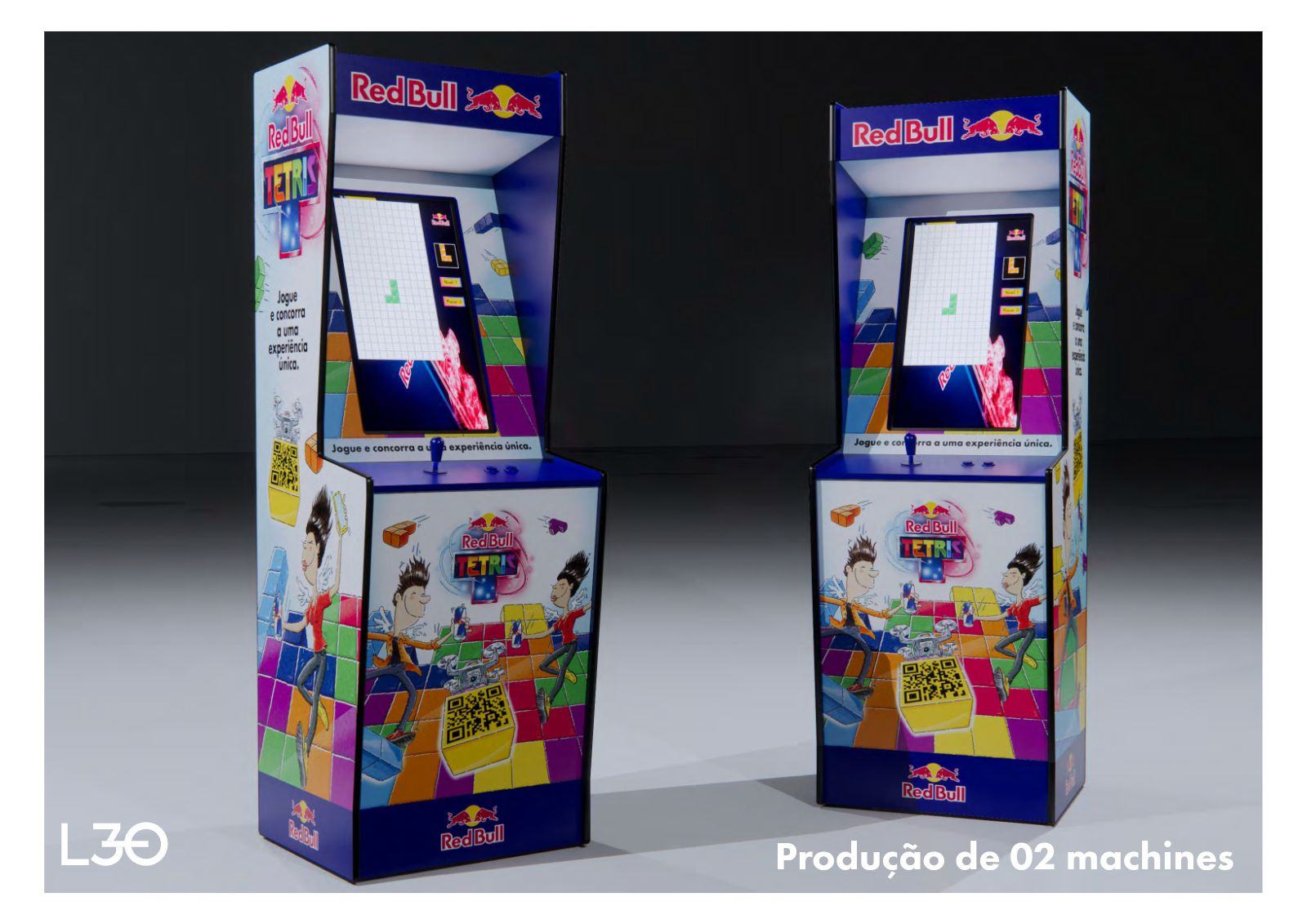

Dois gabinetes arcade renderizados com a indicação de produção de duas máquinas.
Previsão de duas unidades.

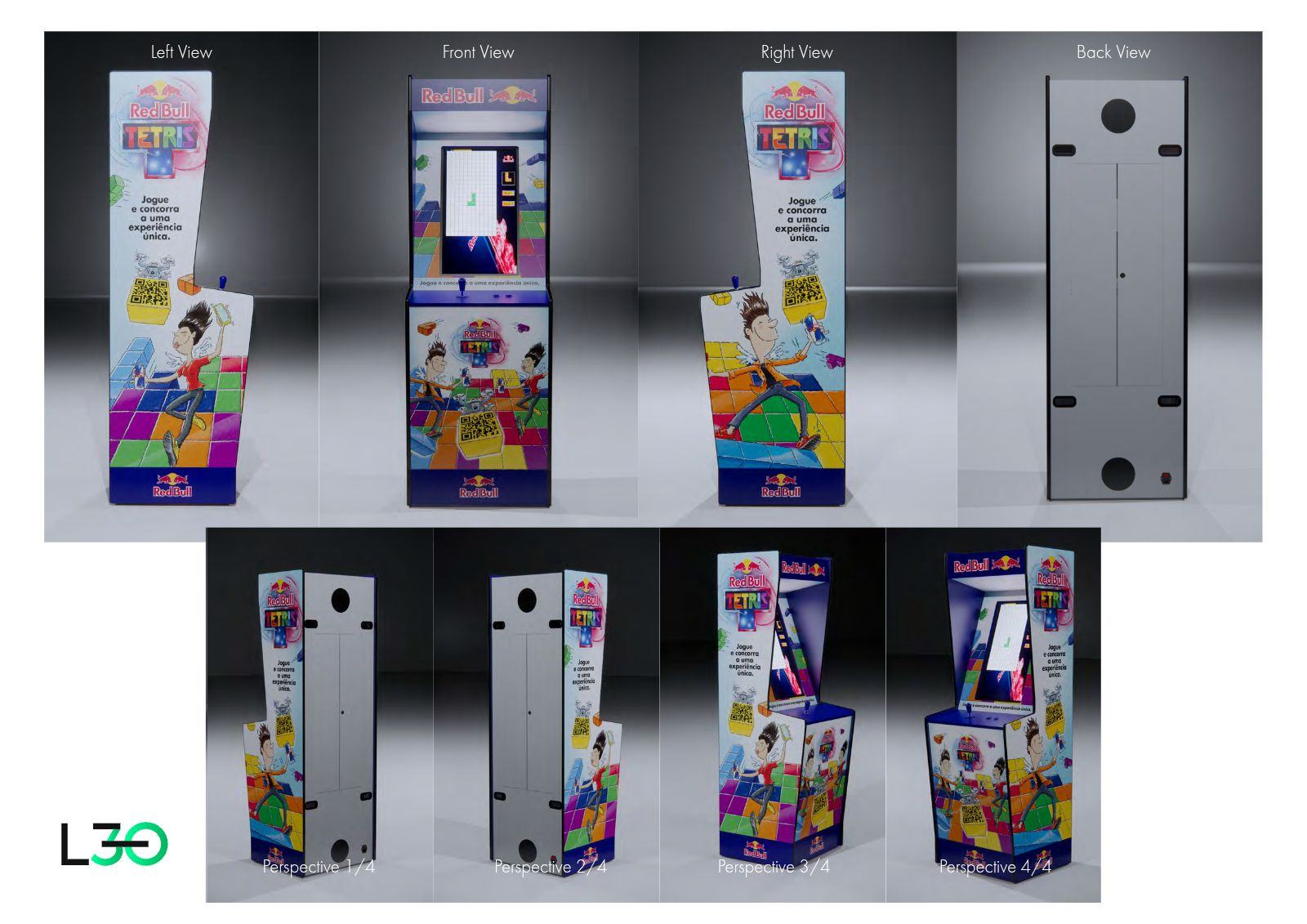

Vistas frontal, traseira, laterais e quatro perspectivas do gabinete arcade.
Vistas do conjunto.

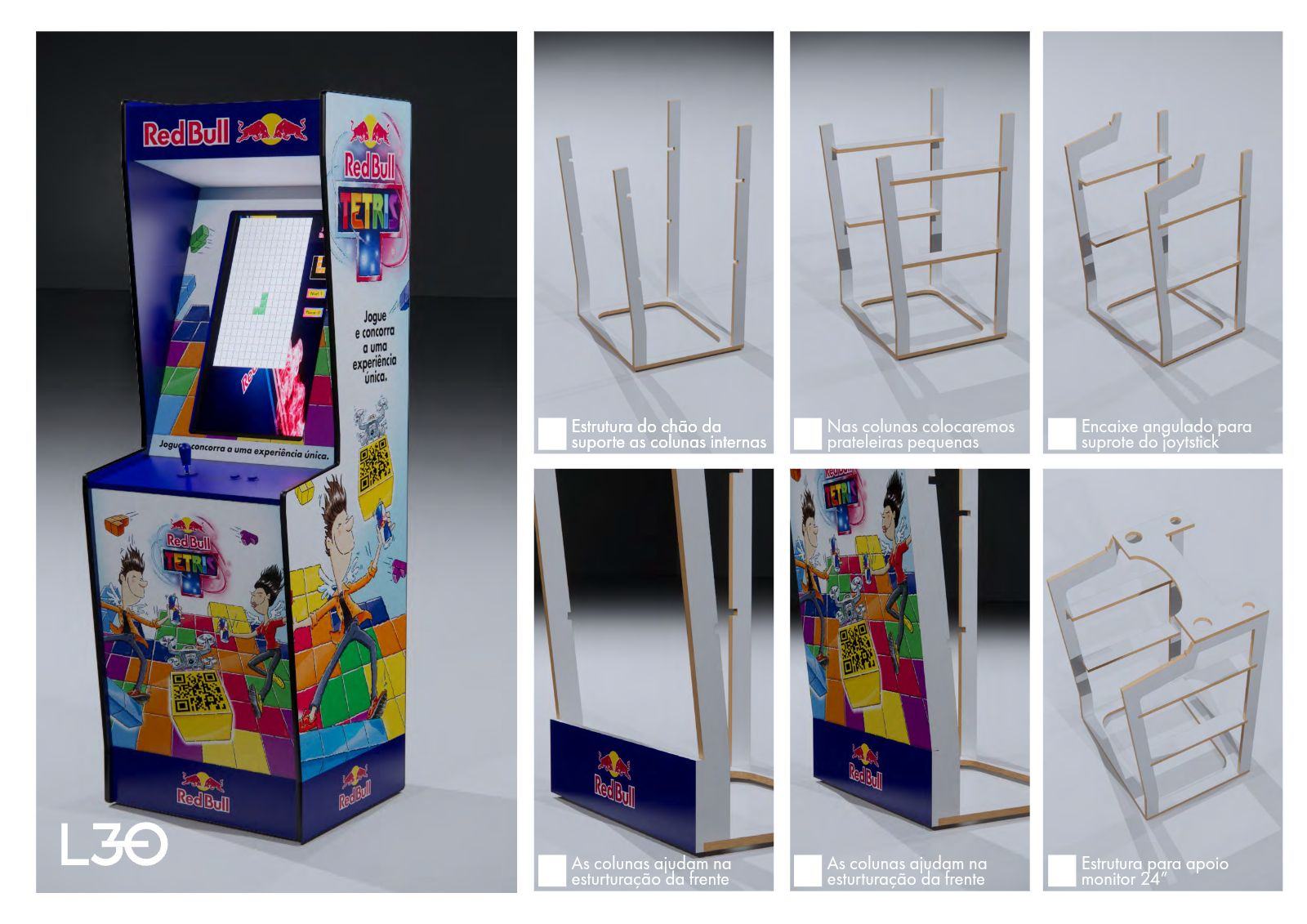

Render do gabinete completo ao lado de representações da base, colunas, prateleiras e apoios internos.
Estrutura interna e sequência de montagem prevista.

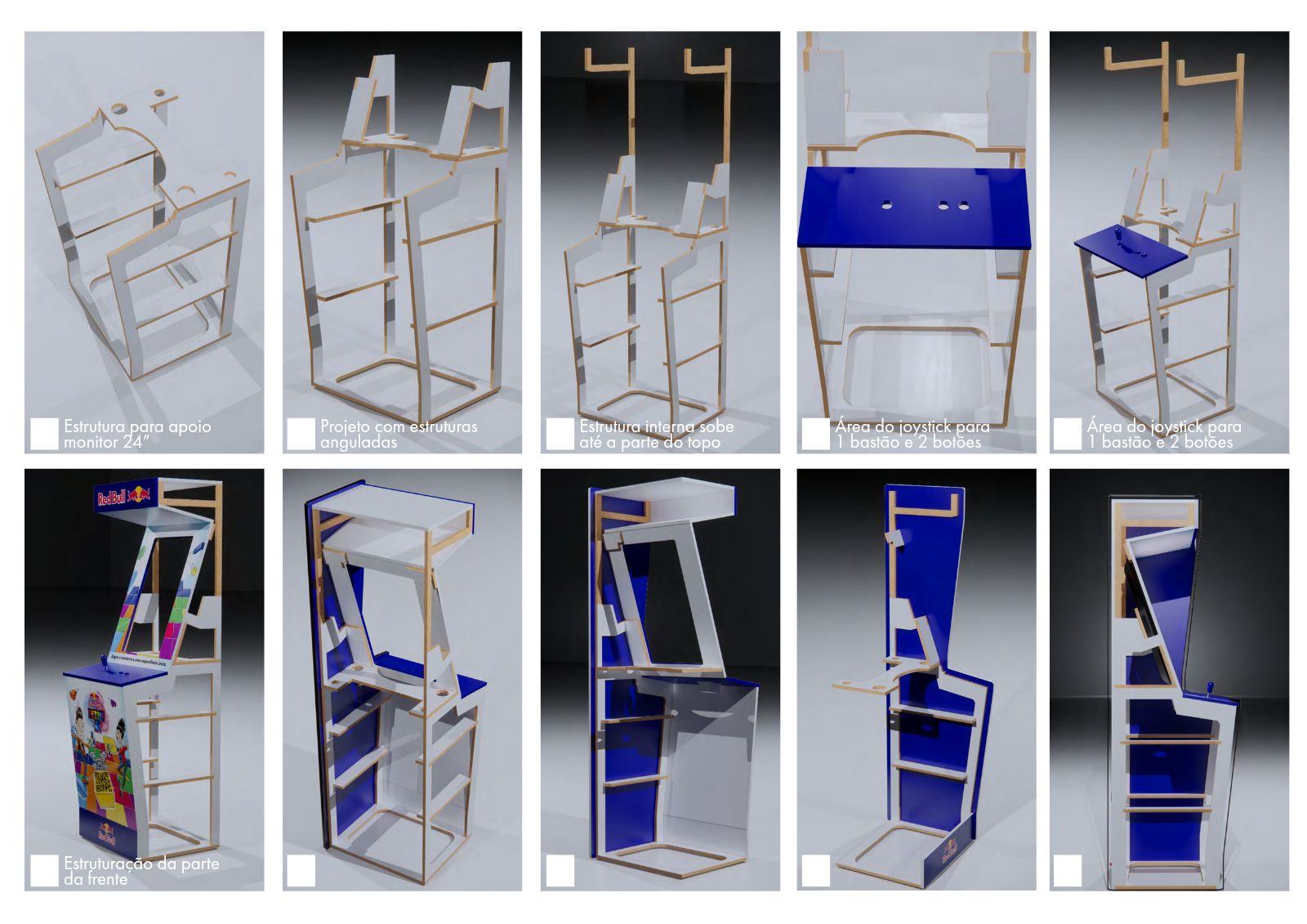

Sequência de renders da estrutura, do apoio do monitor, do painel de comandos e dos fechamentos.
Composição estrutural do gabinete.

Desafio

Desenhar os gabinetes e organizar suas peças para aproveitar o MDF e reduzir o custo de fabricação das duas unidades.

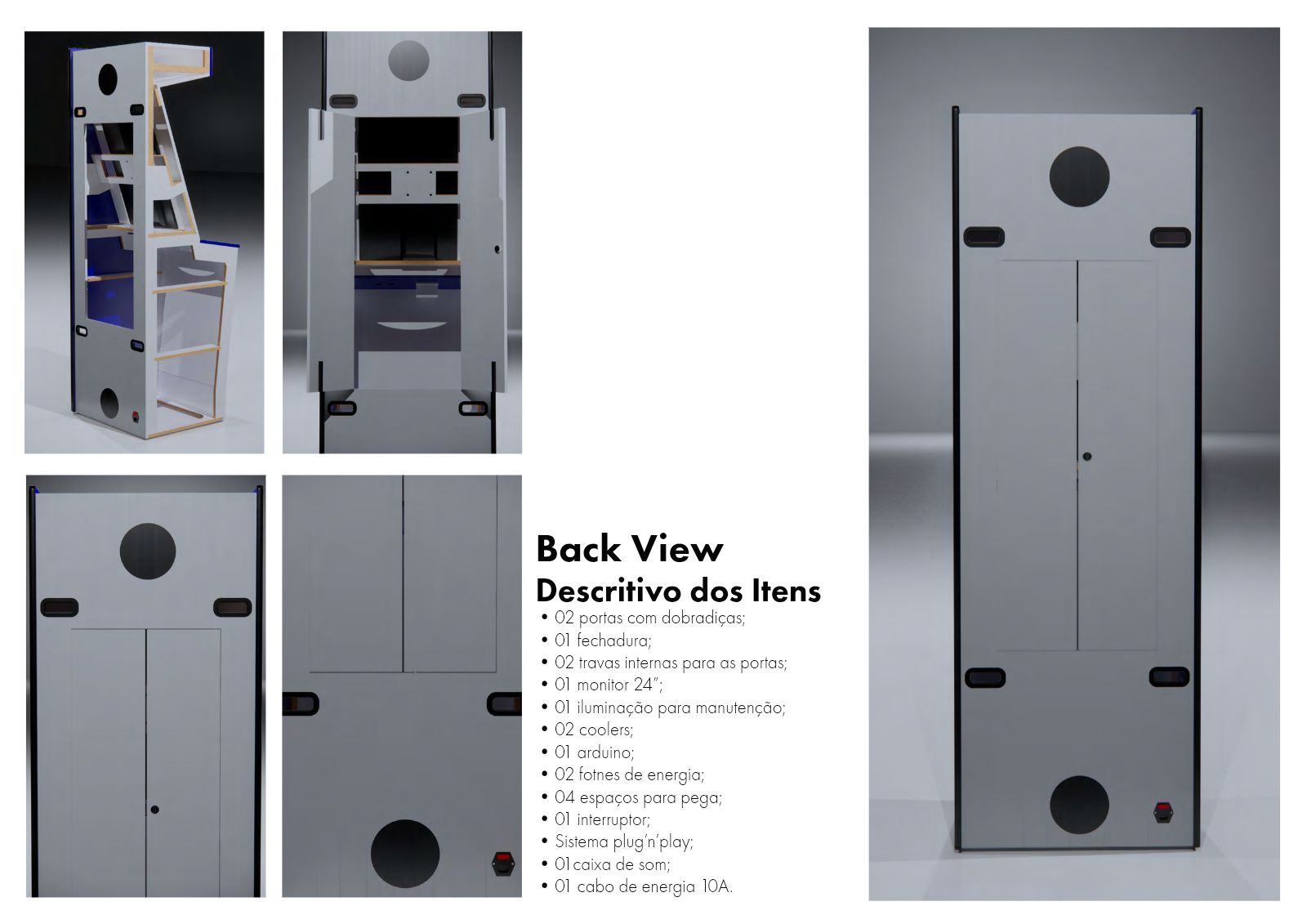

Vistas traseiras do gabinete com portas, aberturas e lista de componentes.
Acessos e recursos de manutenção previstos.

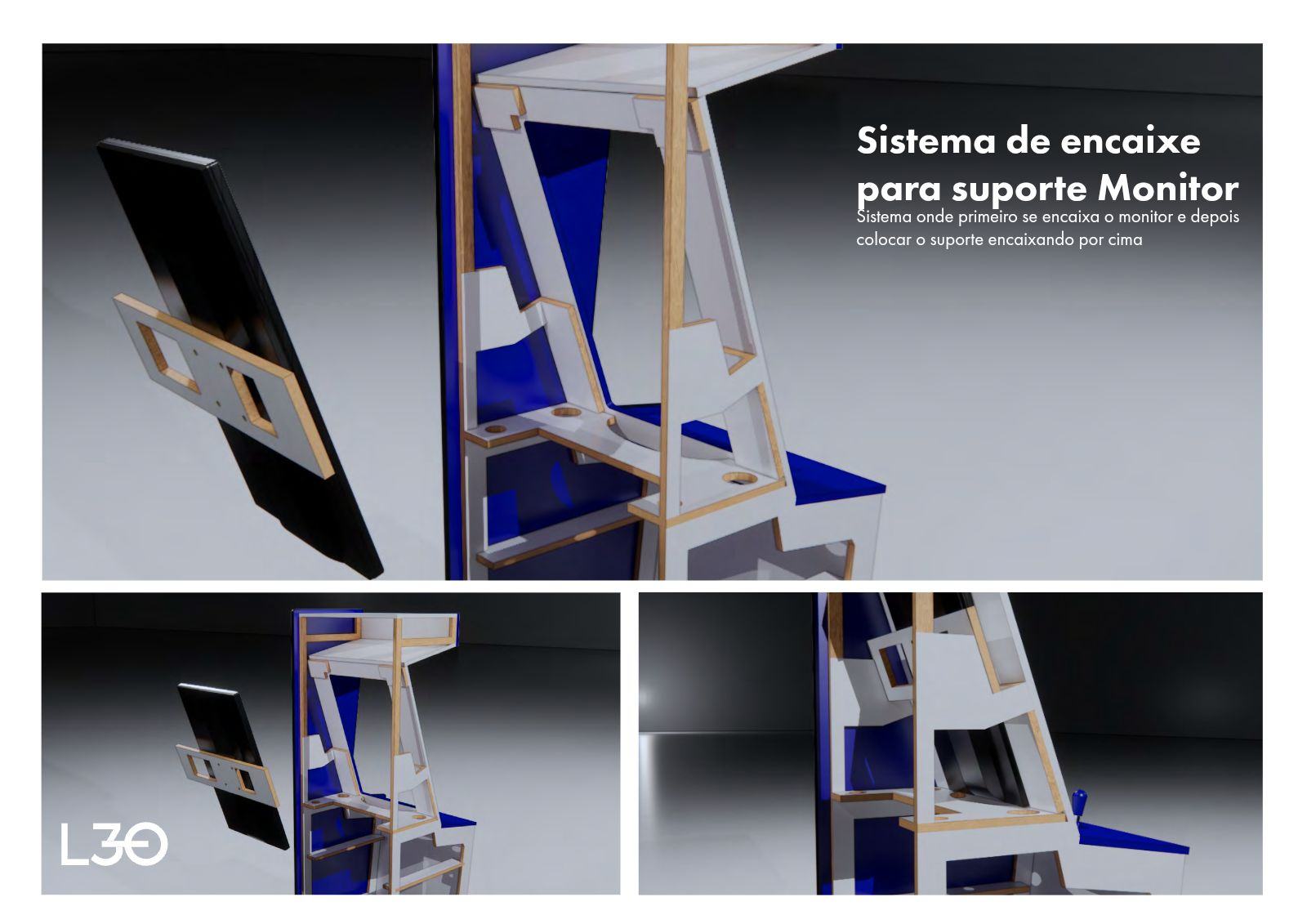

Renders do monitor separado do gabinete e de seu suporte em posições de encaixe.
Sistema de encaixe do monitor.

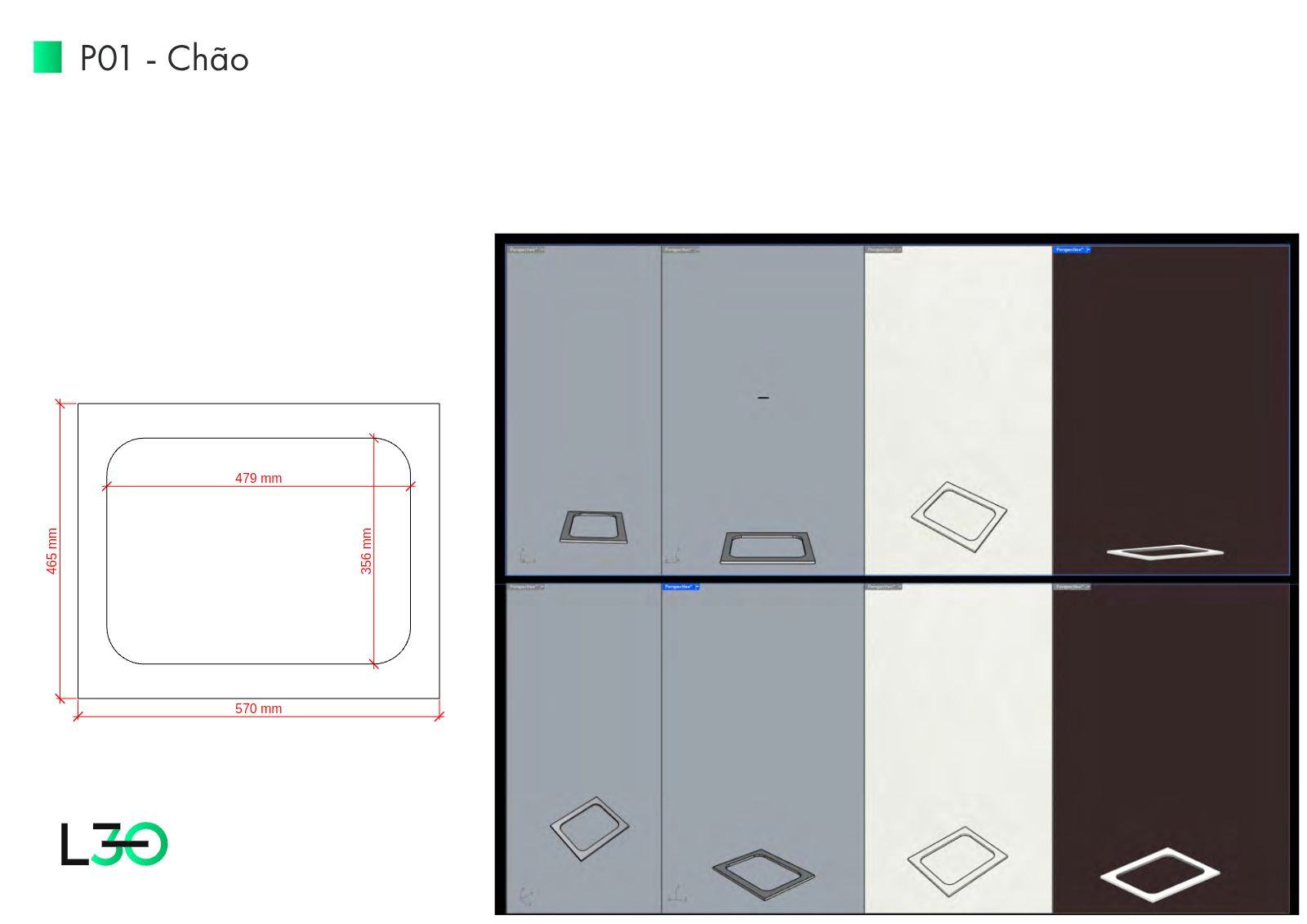

Prancha P01 com desenho cotado da base vazada e vistas no modelo tridimensional.
P01 — Base do gabinete.

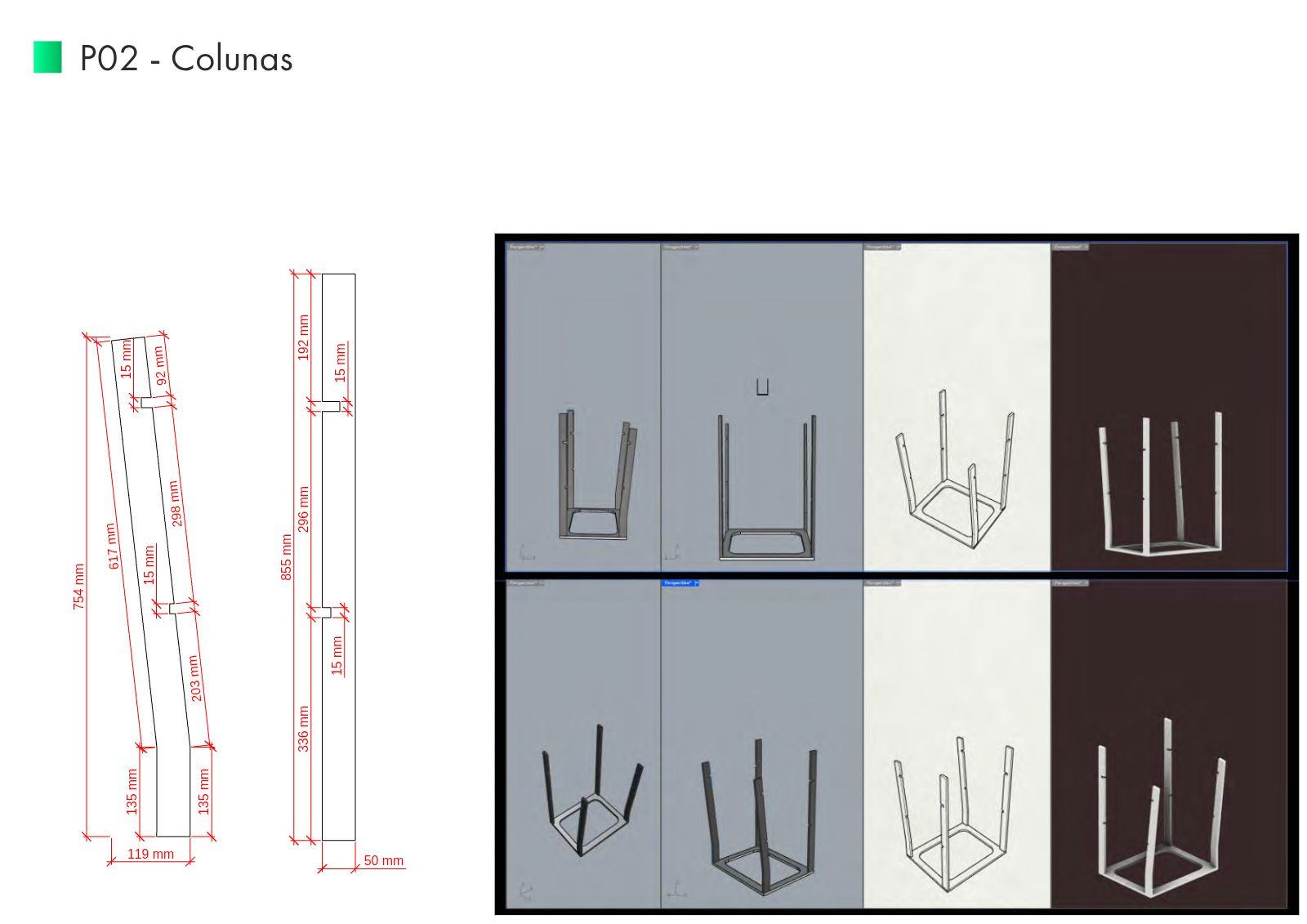

Prancha P02 com perfis cotados das colunas e sua posição sobre a base.
P02 — Colunas internas.

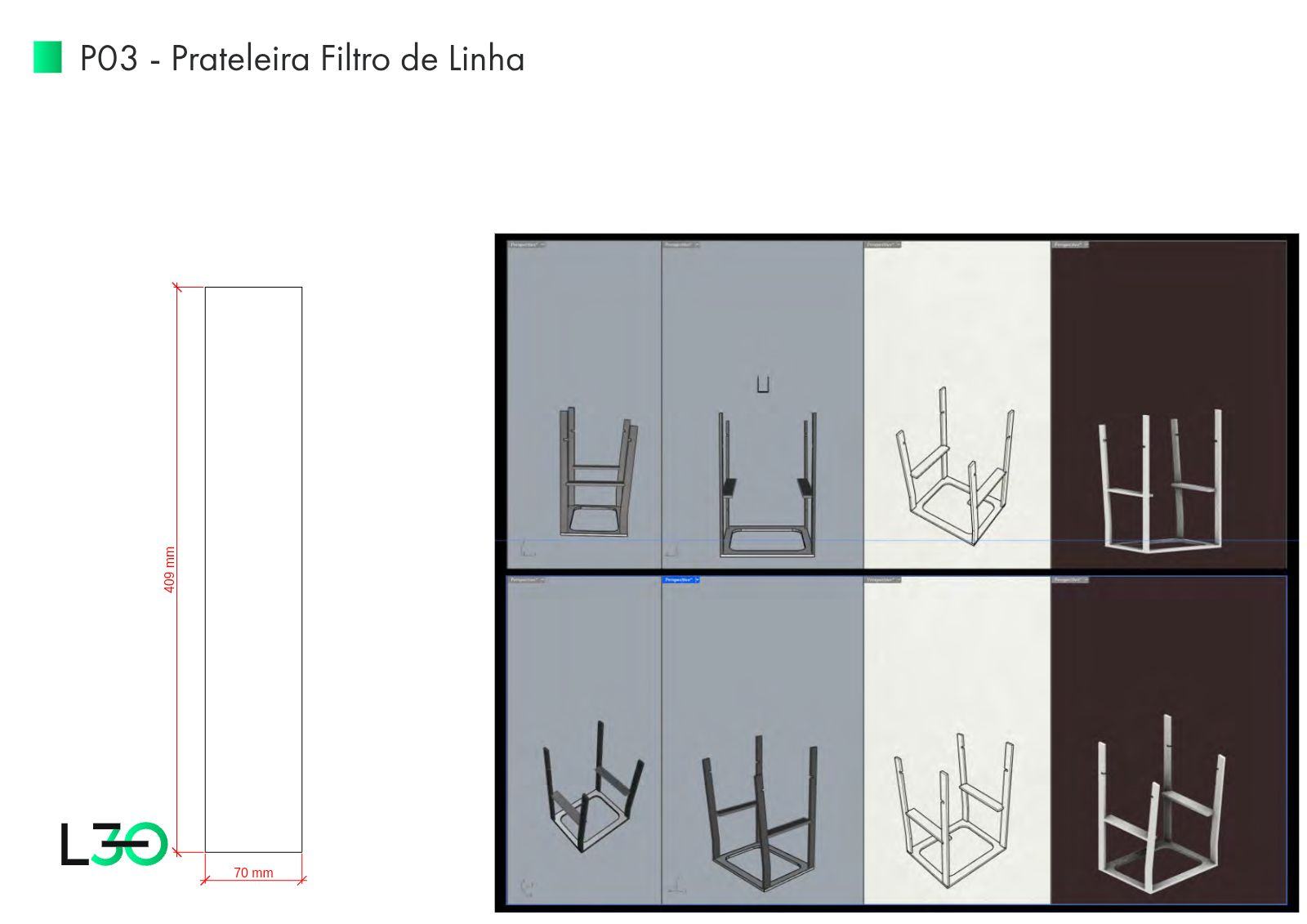

Prancha P03 com desenho cotado da prateleira para filtro de linha e vistas da estrutura.
P03 — Prateleira do filtro de linha.

Desenvolvimento

O projeto detalha colunas internas, travessas, prateleiras, encaixes e suportes para o monitor e os controles. A distribuição das peças permitiu fabricar os dois gabinetes com duas chapas de MDF no total. O conjunto recebeu acabamento adesivado e um programa Tetris desenvolvido pela equipe para o sistema.

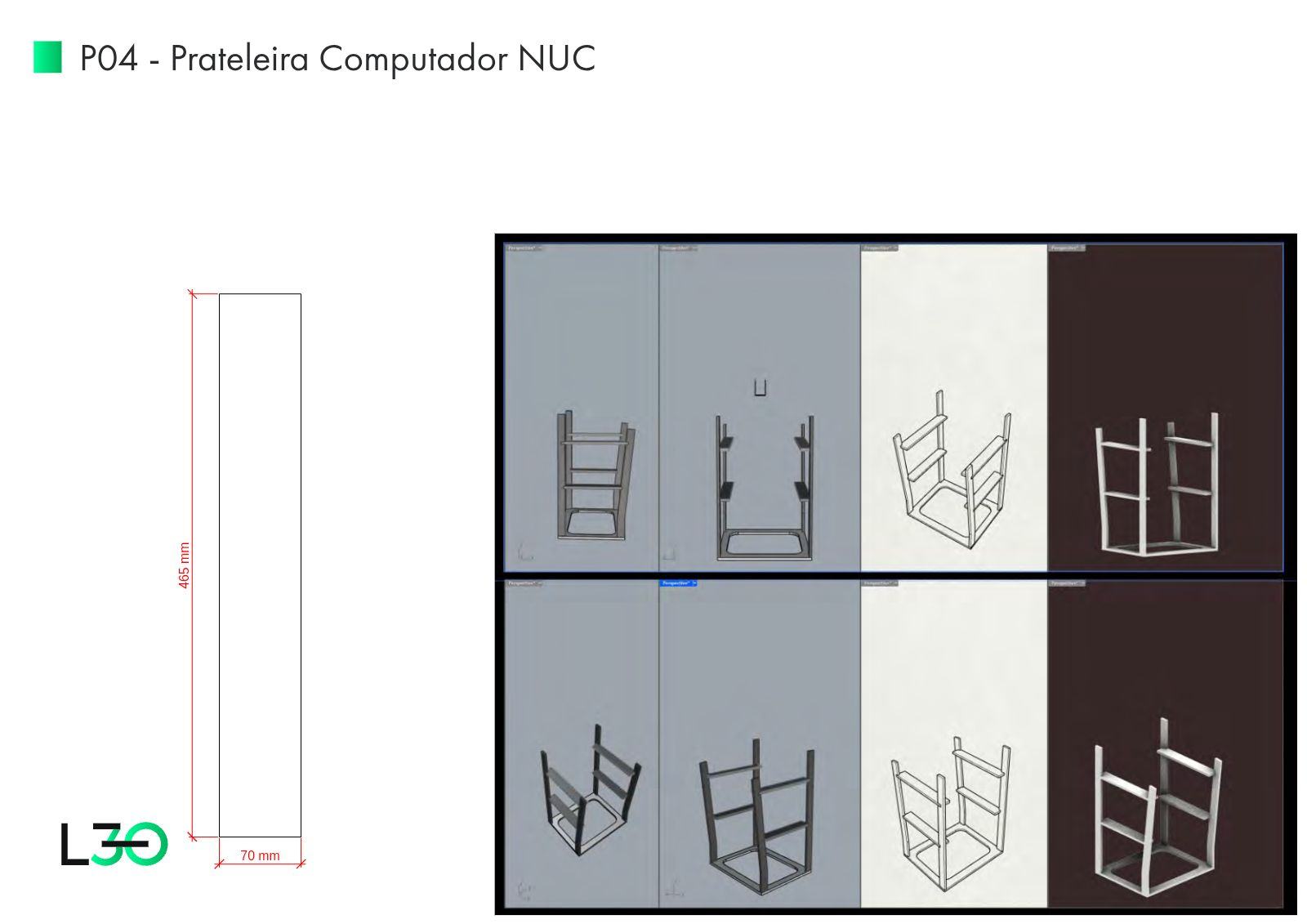

Prancha P04 com desenho cotado da prateleira destinada ao computador NUC.
P04 — Prateleira do computador.

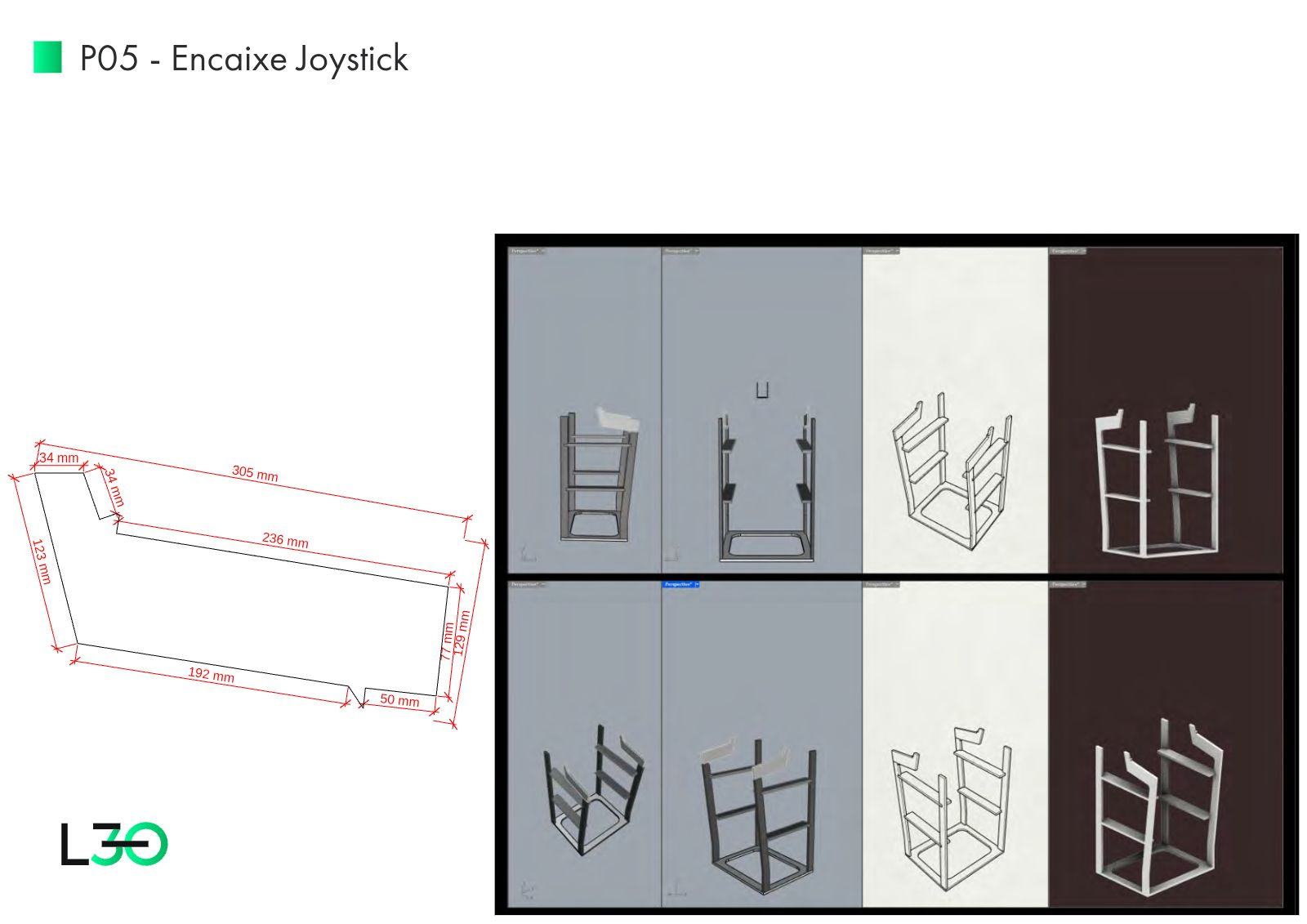

Prancha P05 com perfil cotado do encaixe do painel de joystick e vistas de posicionamento.
P05 — Encaixe do painel de comandos.

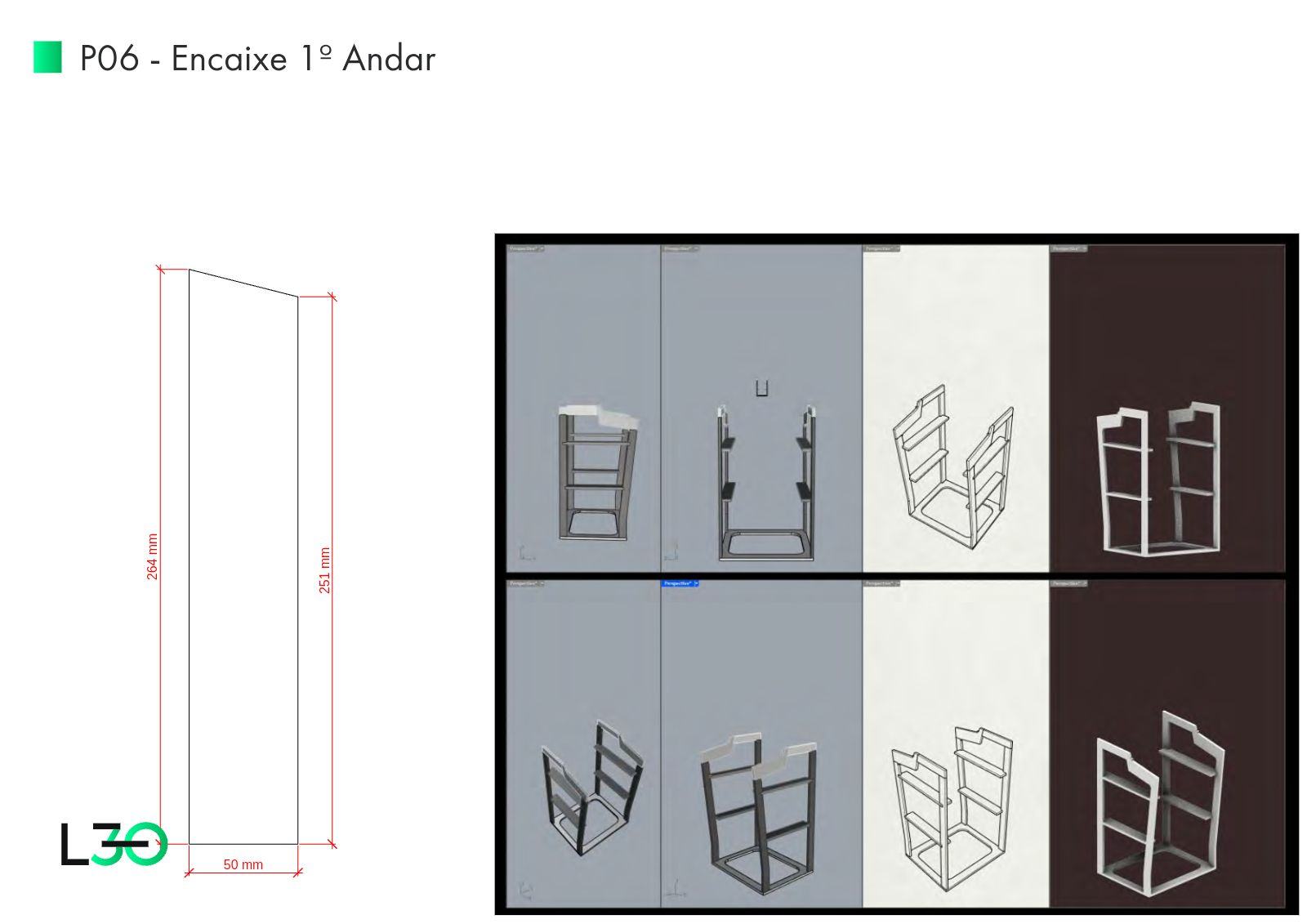

Prancha P06 com peça de encaixe cotada e sua posição na estrutura interna.
P06 — Encaixe do primeiro nível.

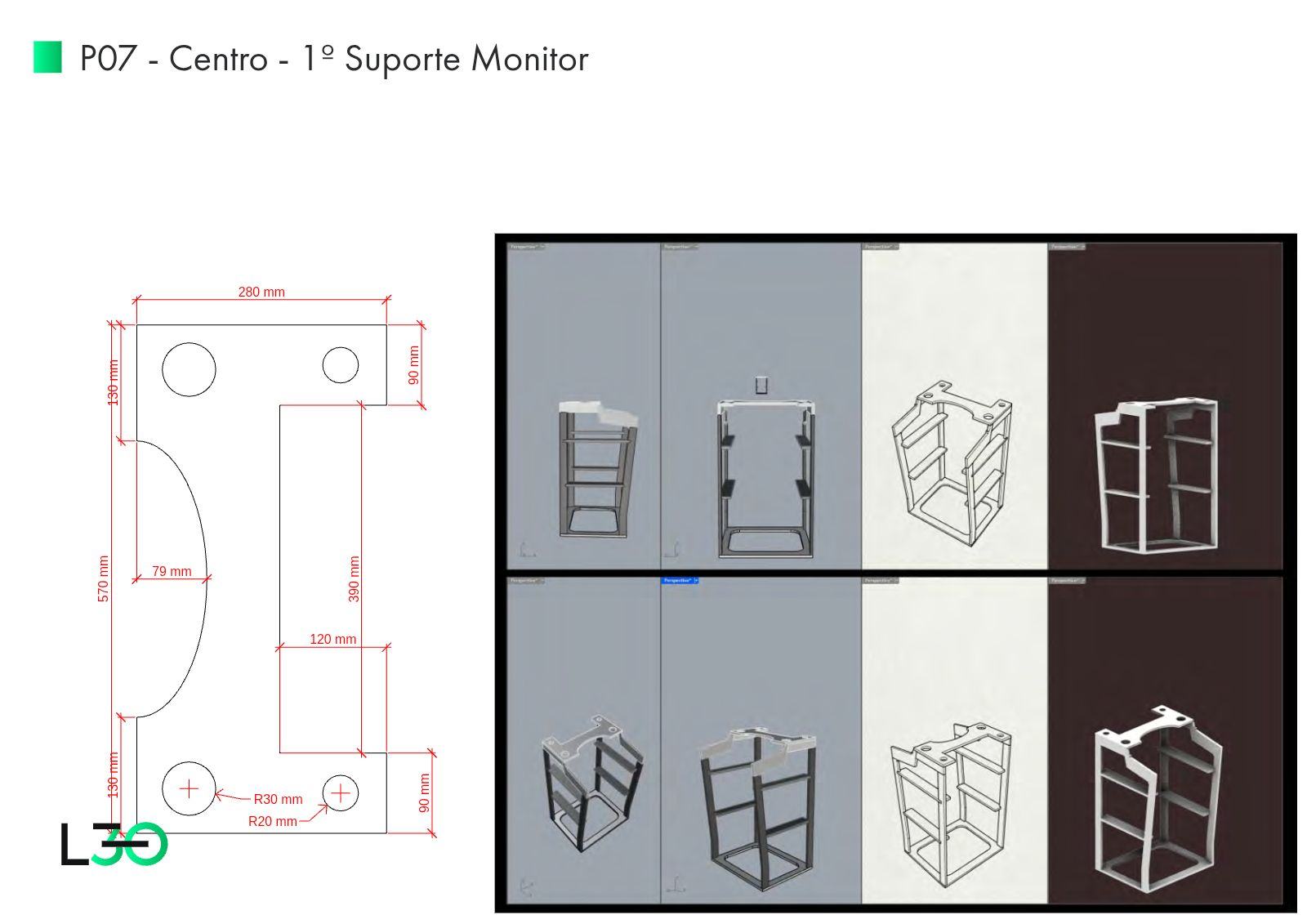

Prancha P07 com desenho cotado da peça central de apoio do monitor, com recortes e furos.
P07 — Apoio central do monitor.

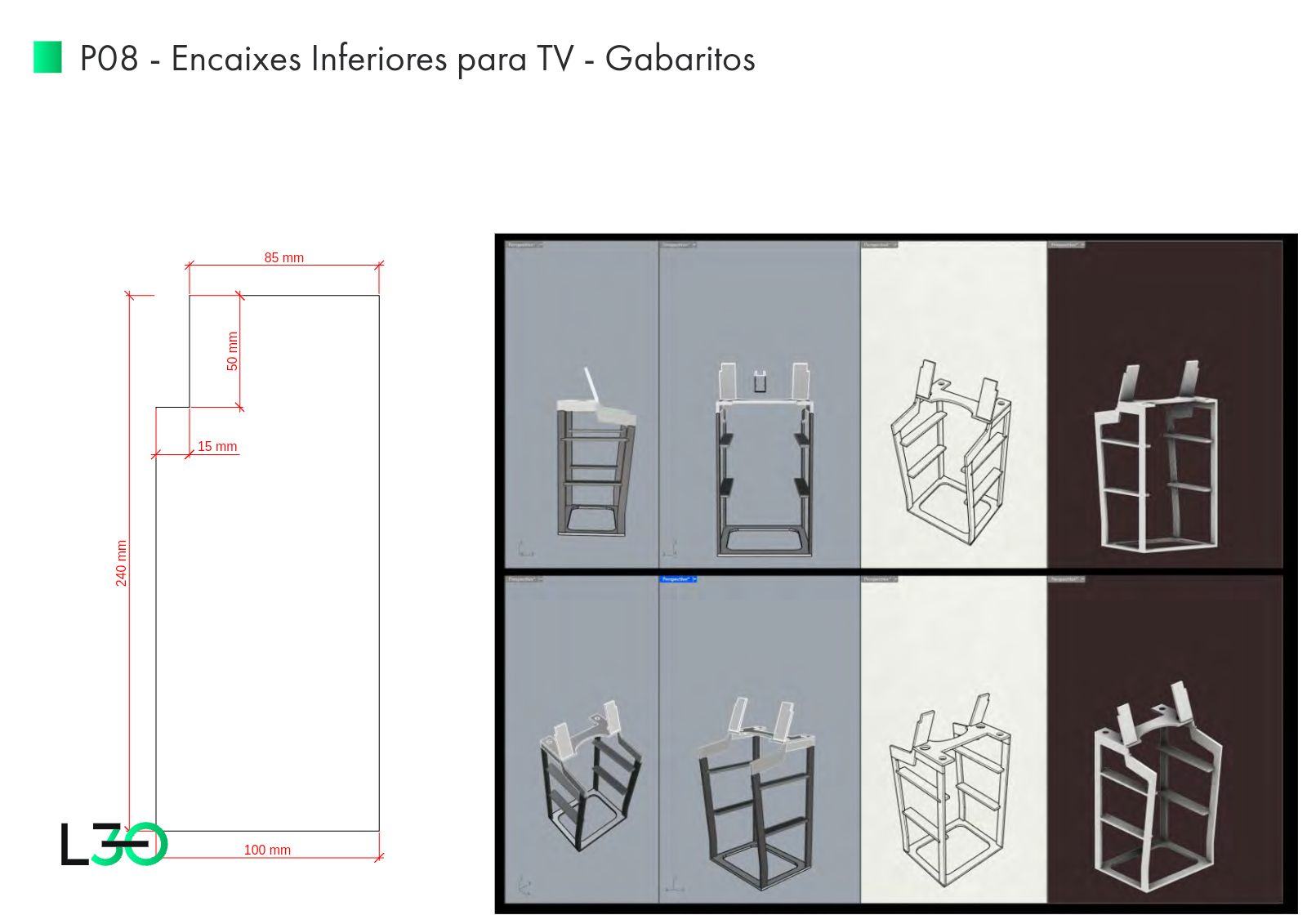

Prancha P08 com gabarito cotado dos encaixes inferiores da tela.
P08 — Encaixes inferiores da tela.

Entrega

Duas máquinas fabricadas e entregues em regime de locação para a Red Bull.

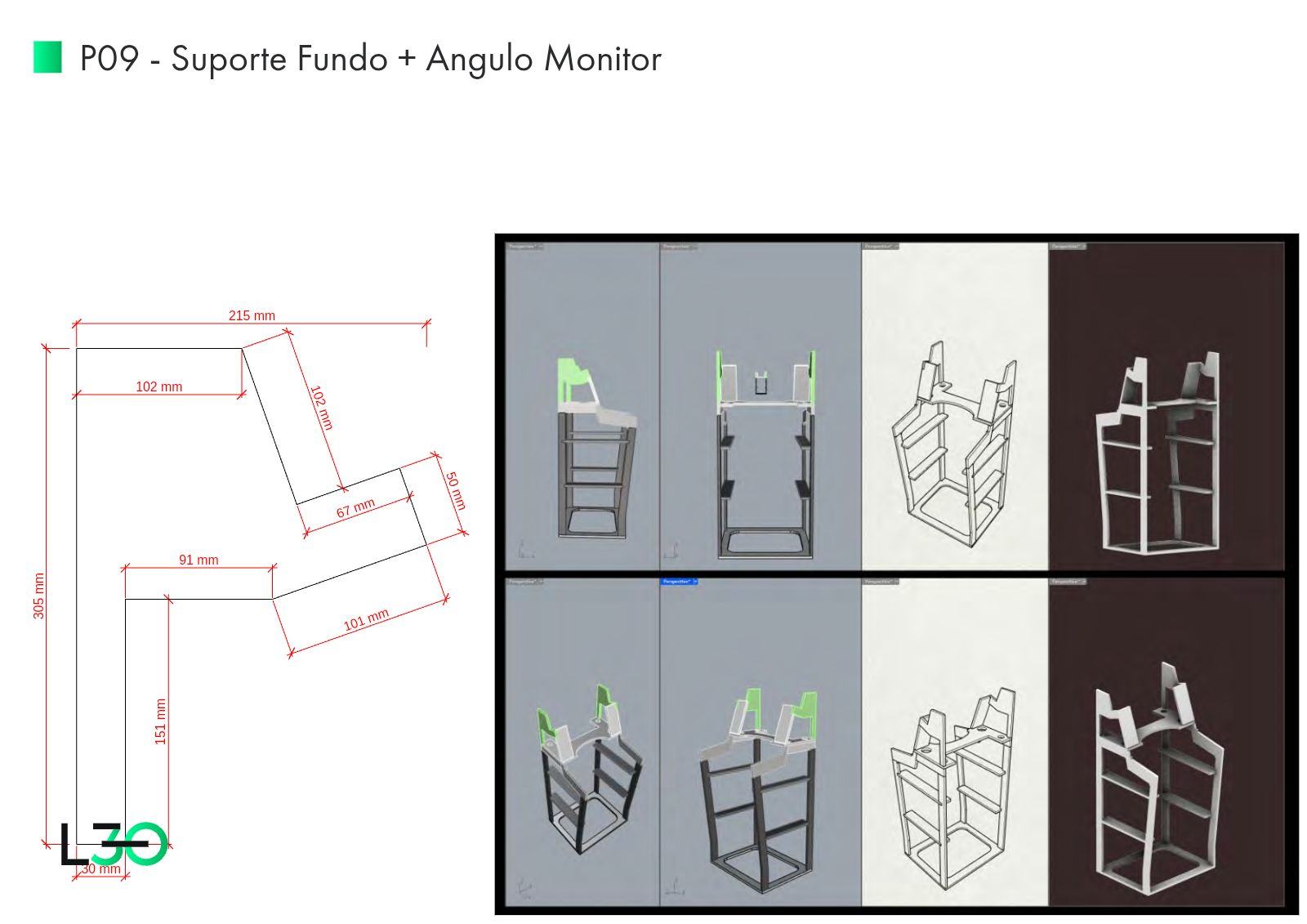

Prancha P09 com perfil cotado do suporte de fundo e da angulação do monitor.
P09 — Suporte de fundo e inclinação da tela.

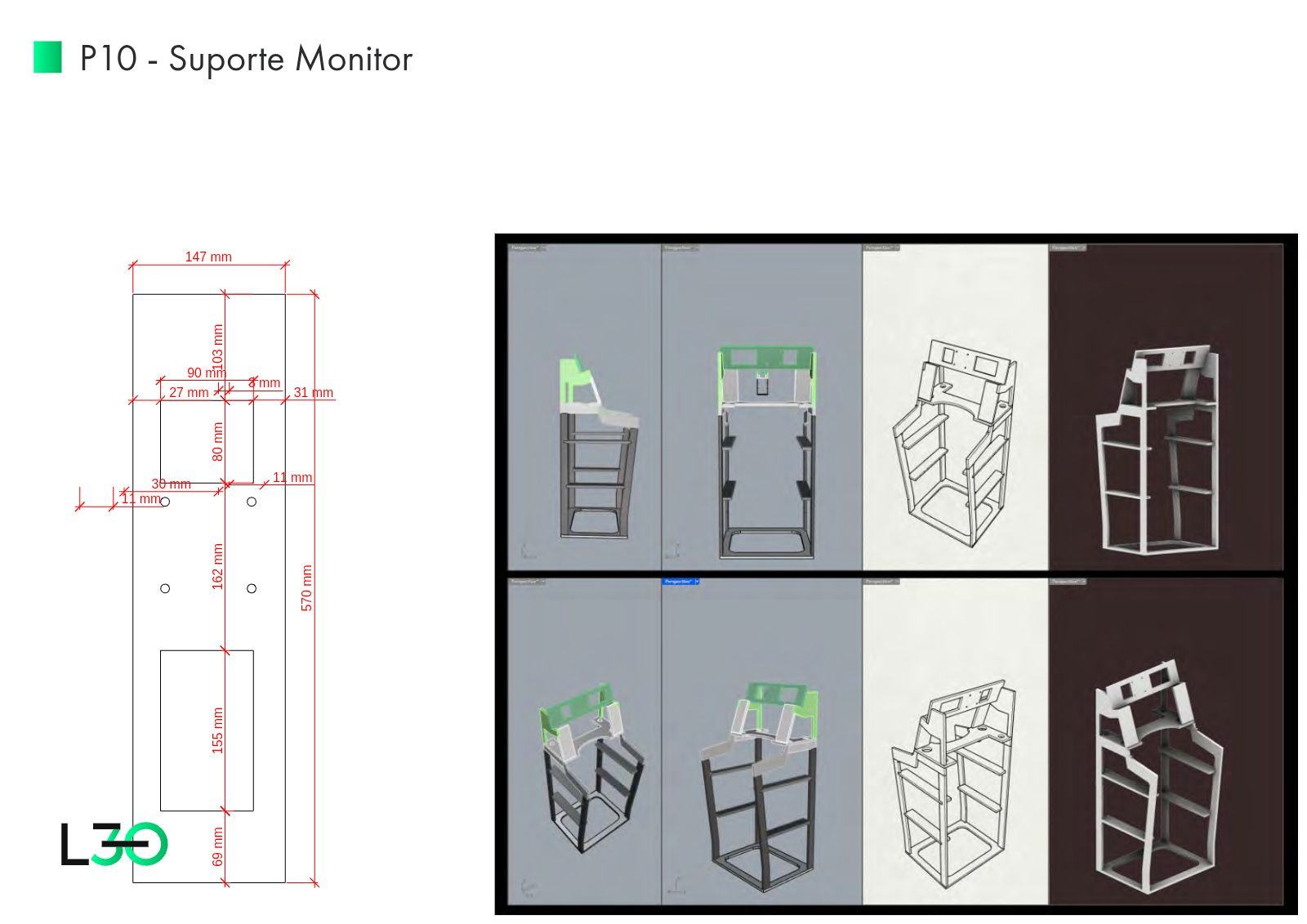

Prancha P10 com desenho cotado do suporte do monitor e sua localização no gabinete.
P10 — Suporte do monitor.

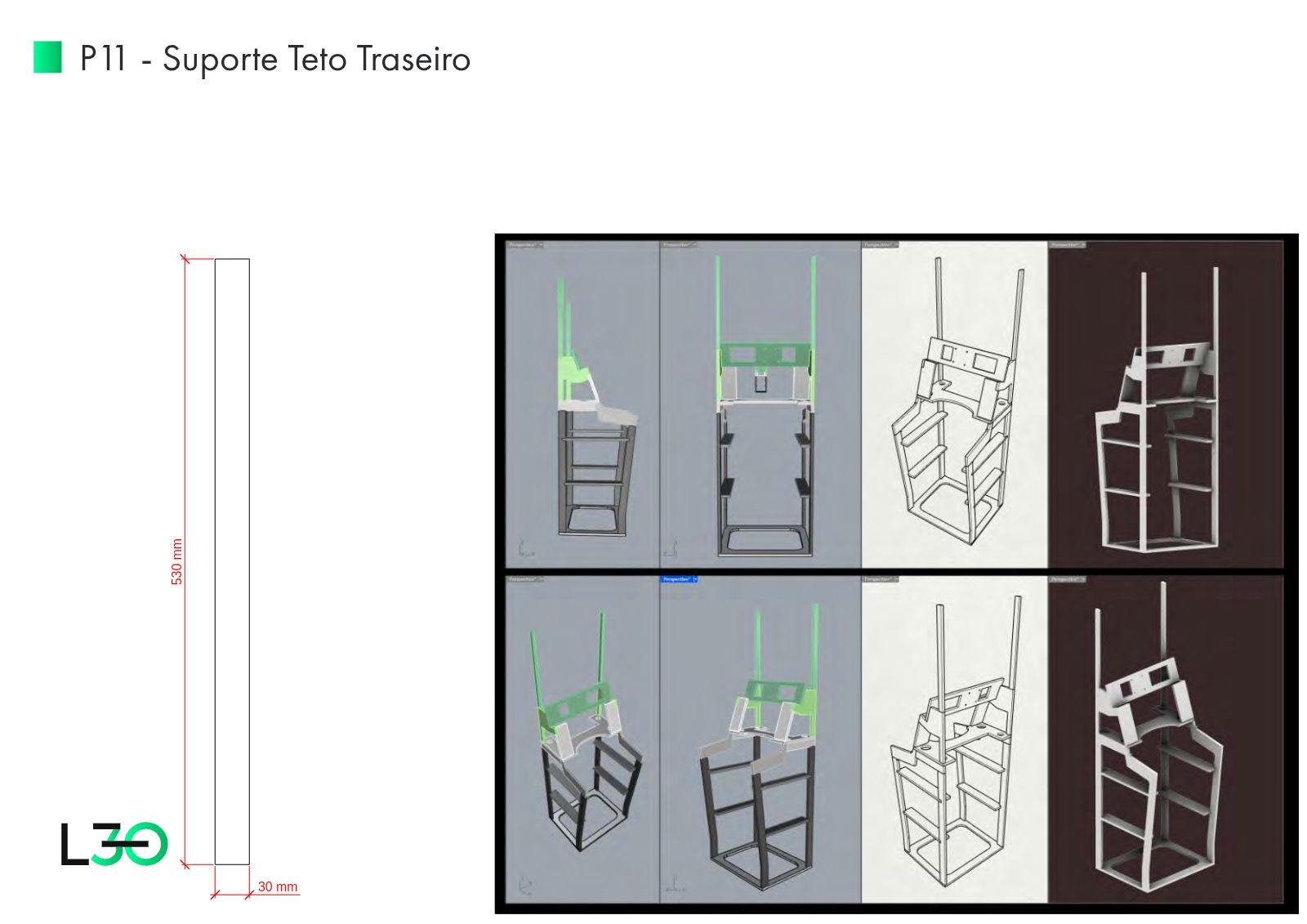

Prancha P11 com peça cotada de suporte traseiro do teto e vistas de posicionamento.
P11 — Suporte traseiro do teto.

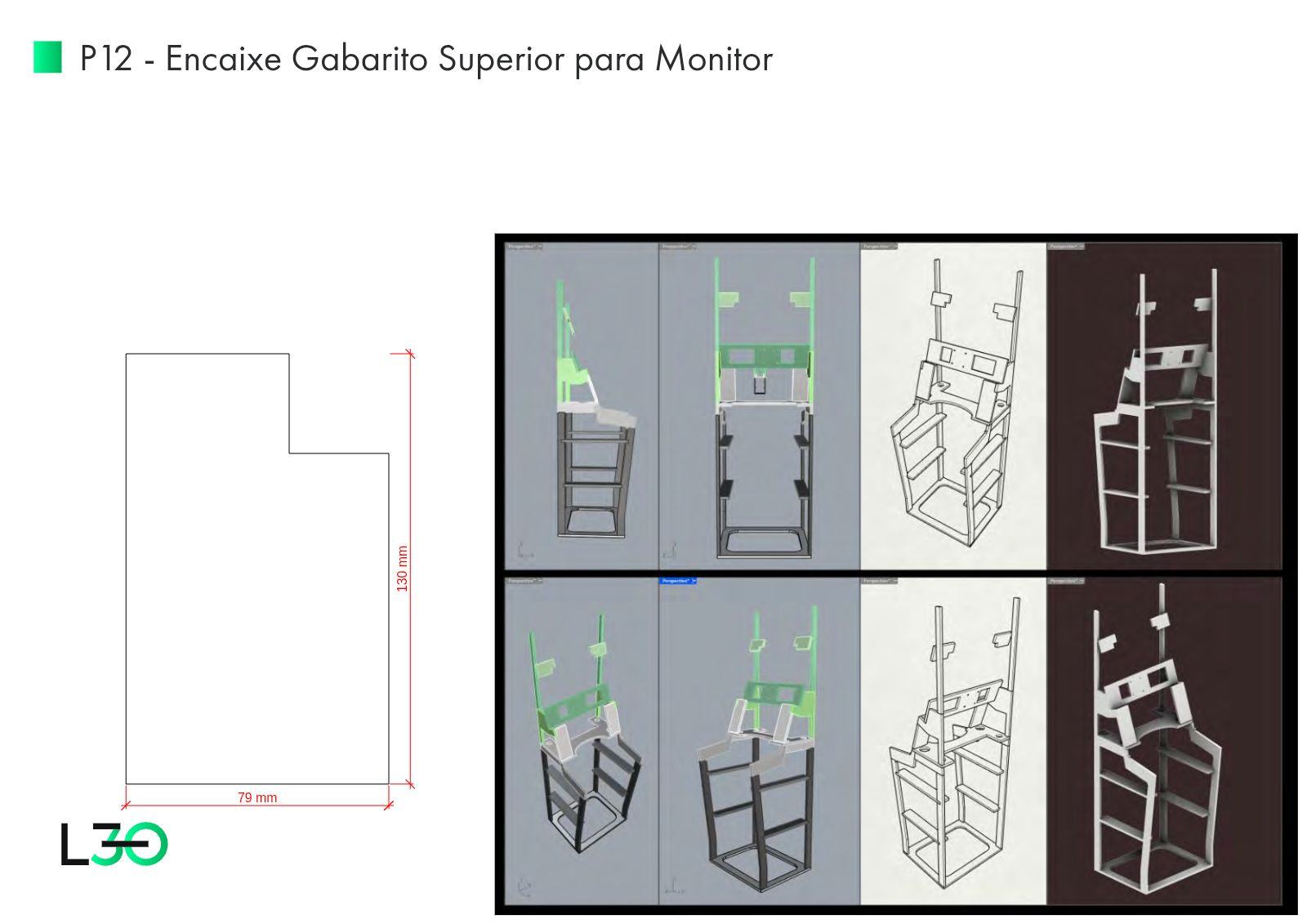

Prancha P12 com gabarito cotado do encaixe superior do monitor.
P12 — Encaixe superior do monitor.

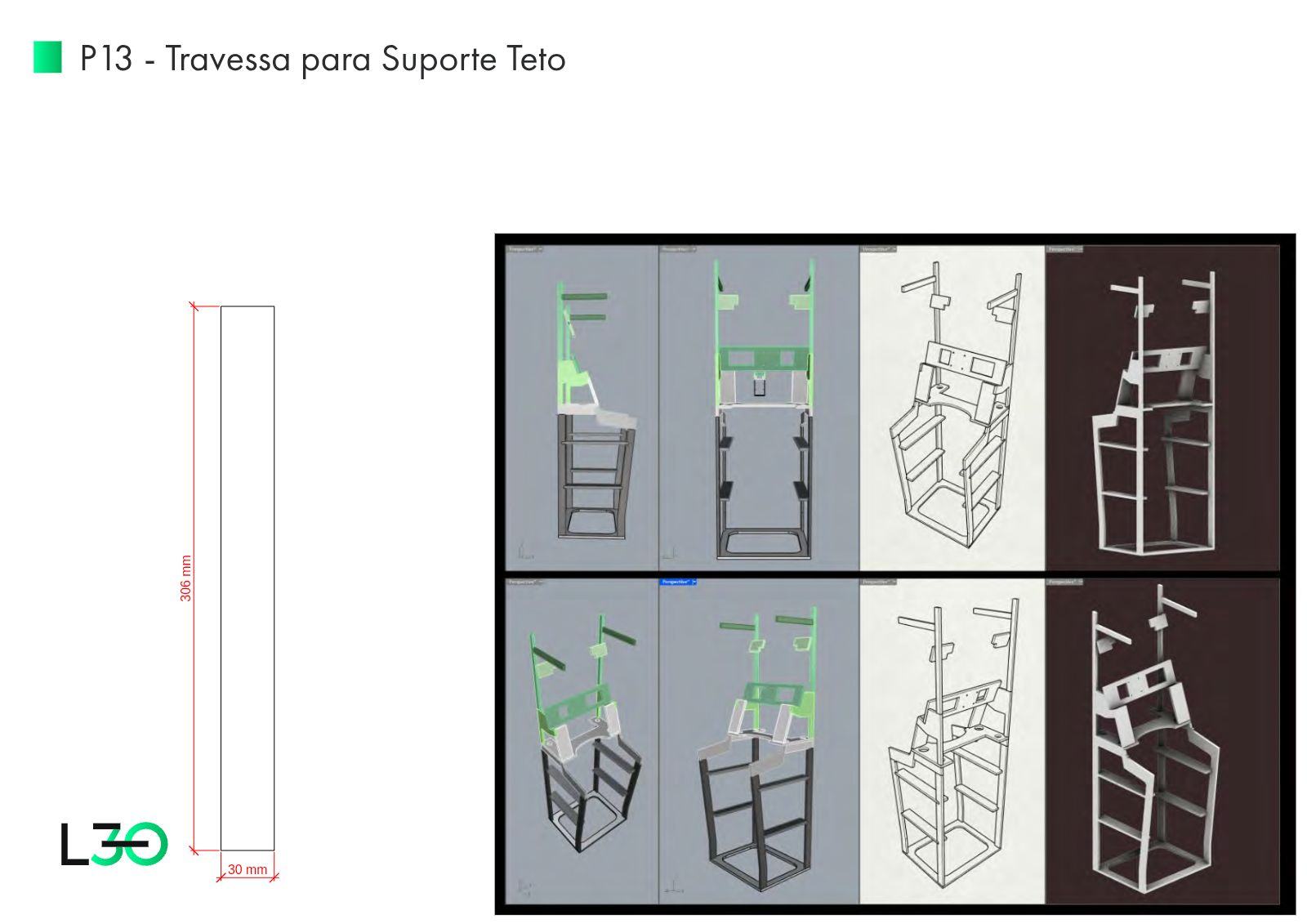

Prancha P13 com desenho cotado da travessa de suporte do teto.
P13 — Travessa do teto.

Design do gabinete

Desenvolvimento da peça a partir da solicitação do cliente, reunindo tela, controles e componentes internos em um gabinete arcade.

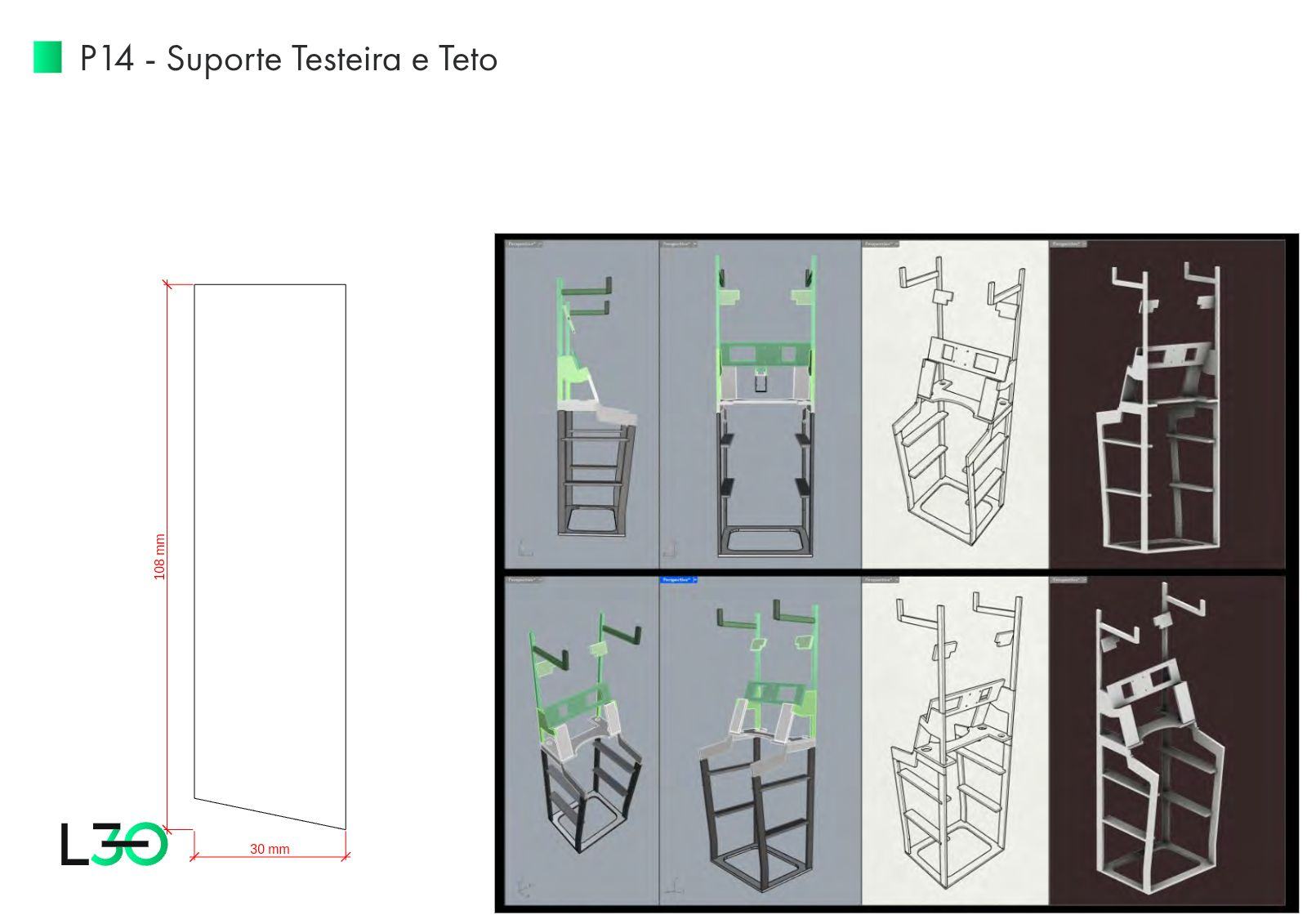

Prancha P14 com perfil cotado do suporte da testeira e do teto.
P14 — Suporte da testeira e do teto.

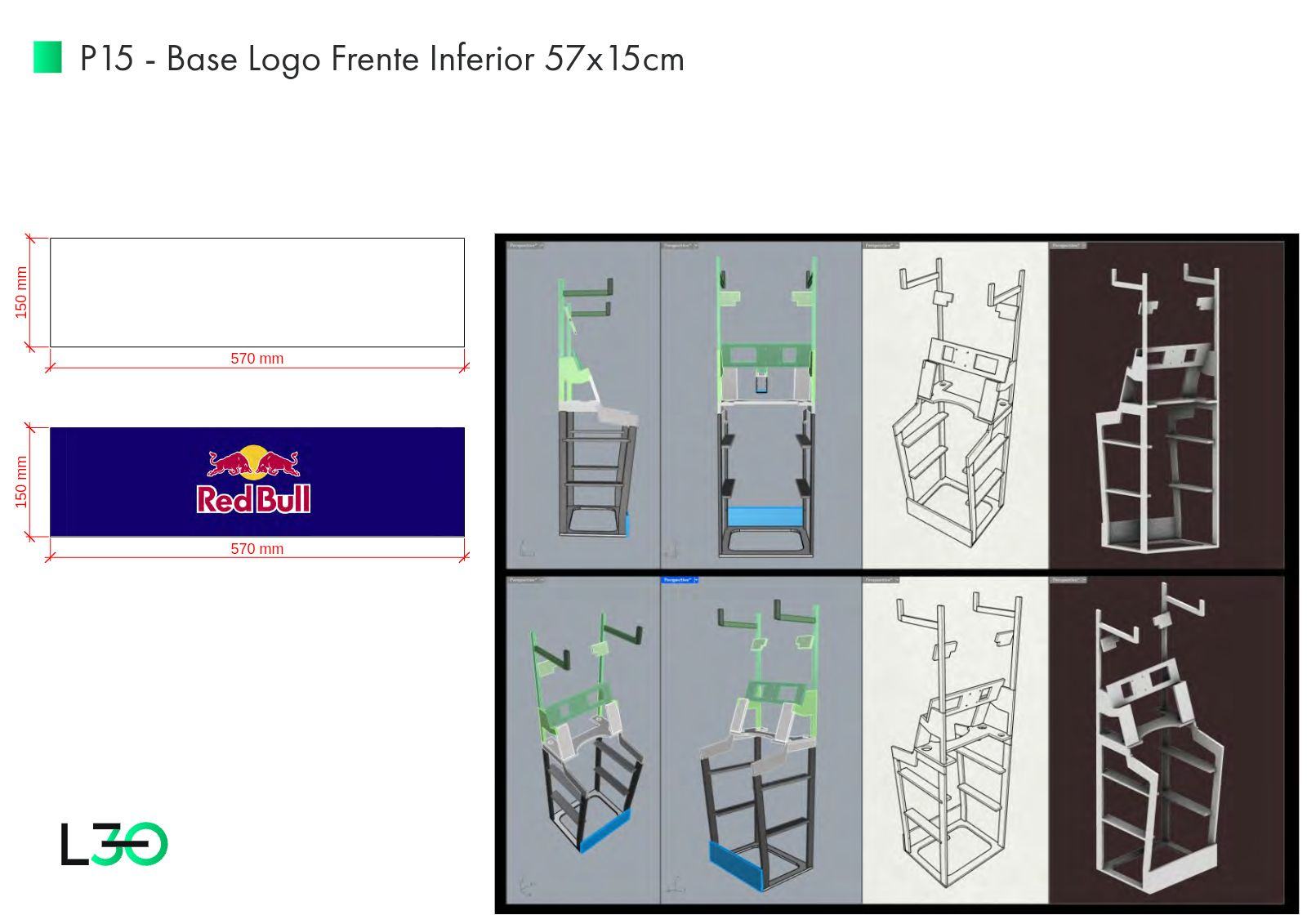

Prancha P15 com painel inferior cotado, aplicação do logo Red Bull e vistas de posicionamento.
P15 — Painel inferior para aplicação da marca.

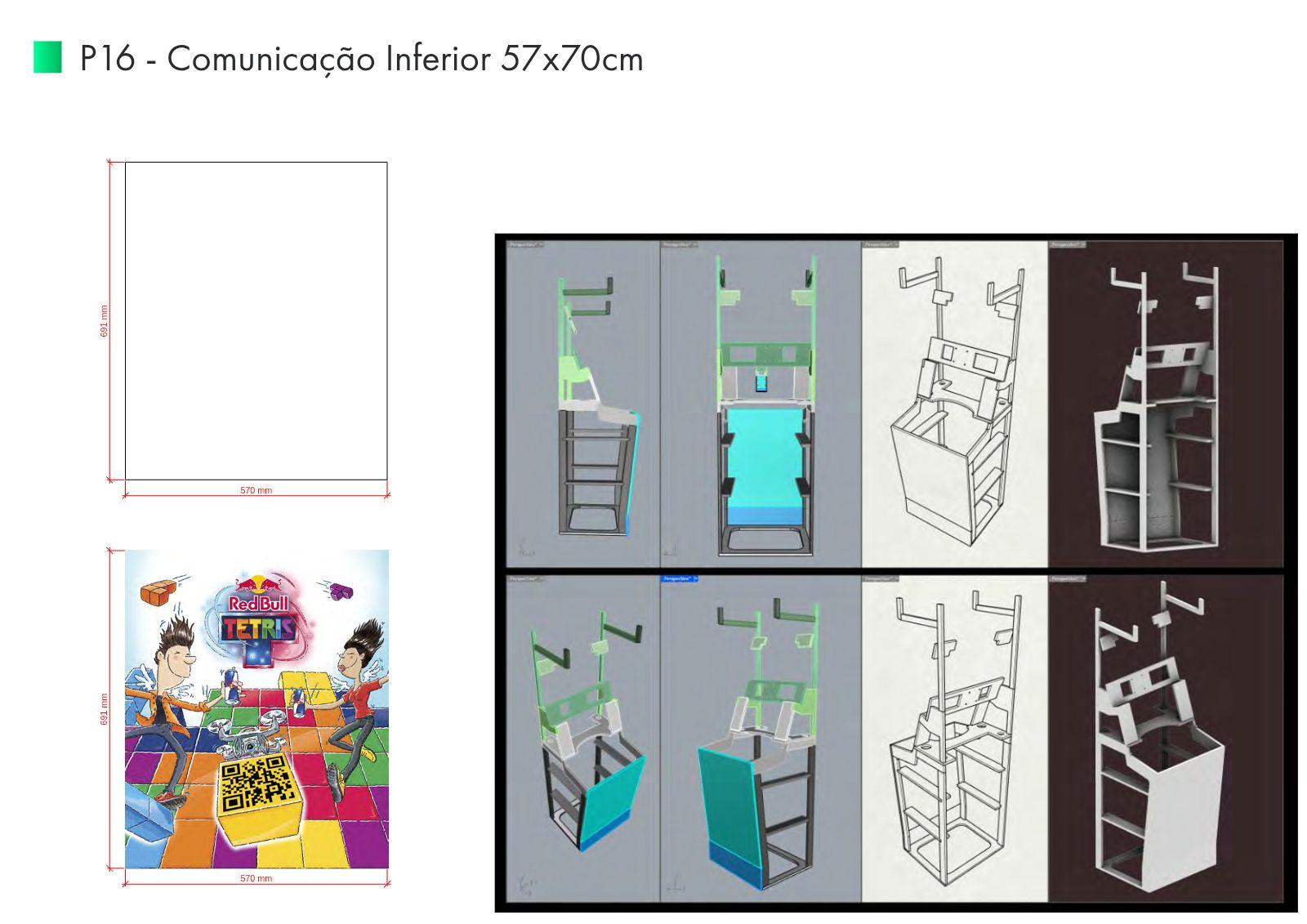

Prancha P16 com desenho do painel frontal inferior, arte Red Bull Tetris e localização no conjunto.
P16 — Comunicação frontal inferior.

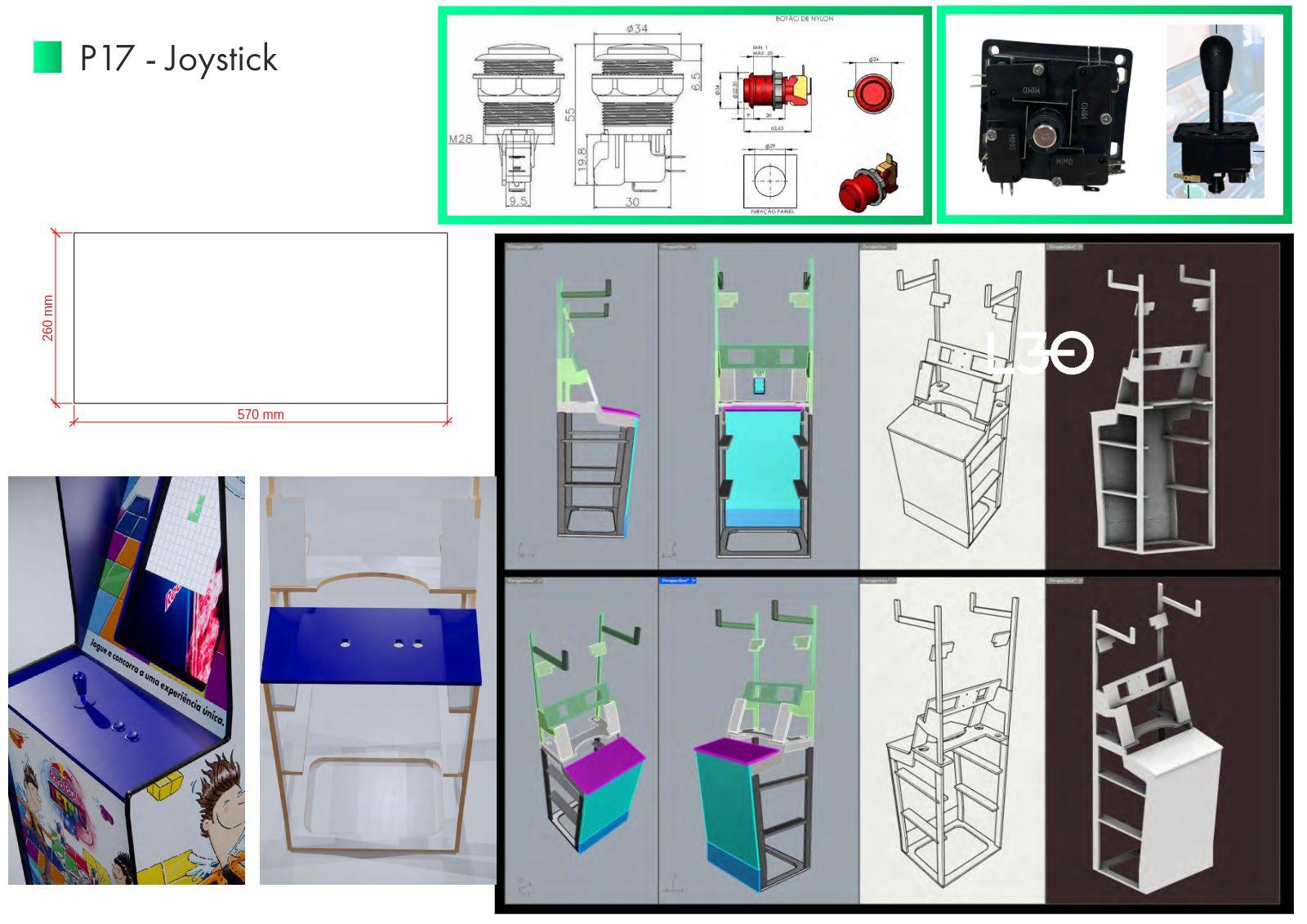

Prancha P17 com painel de comandos cotado, referências de joystick e botões e vistas do modelo.
P17 — Painel de comandos e componentes.

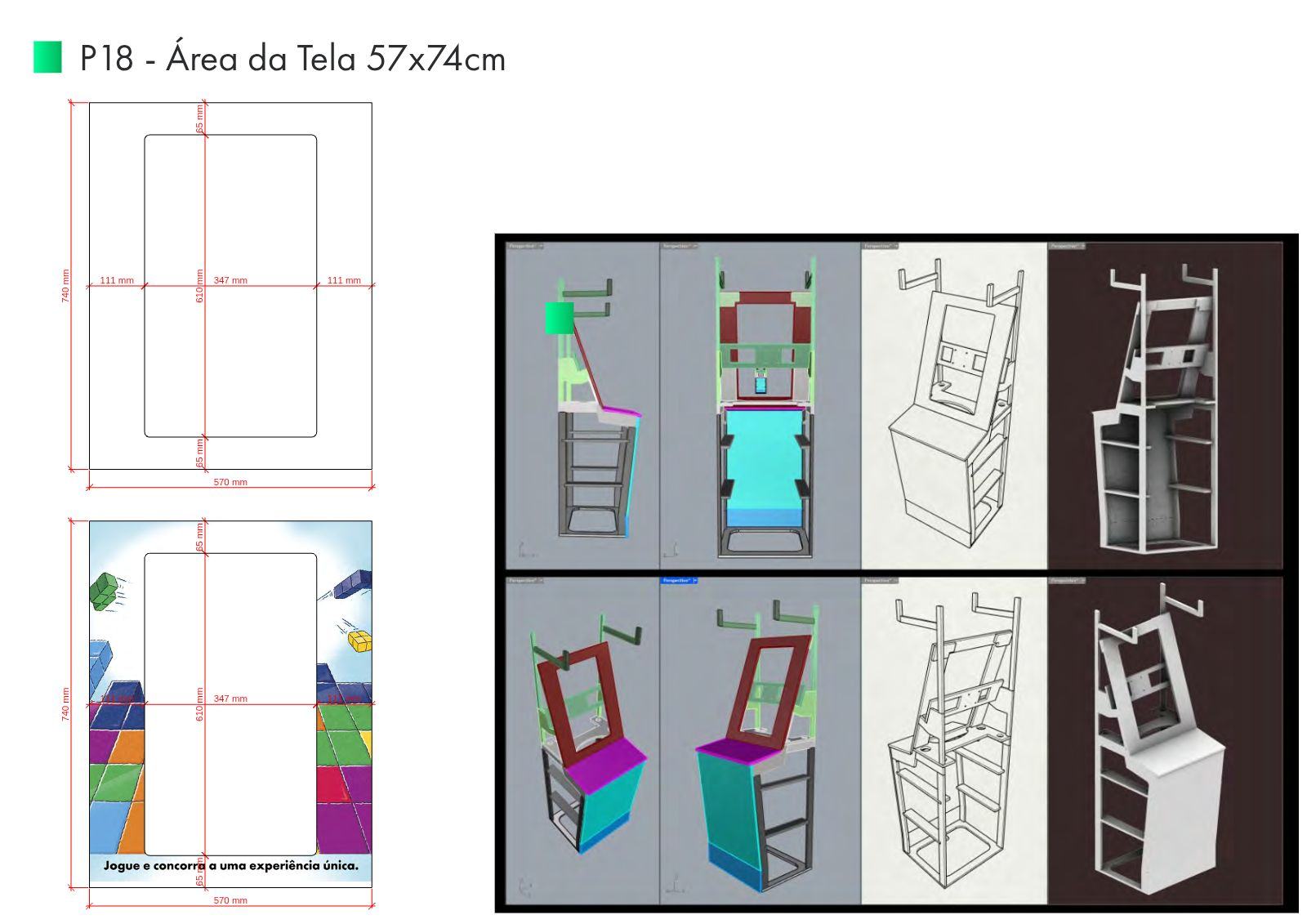

Prancha P18 com recorte cotado para a tela, aplicação gráfica e posição no gabinete.
P18 — Painel da tela.

Detalhamento e aproveitamento do MDF

Desenho das peças, encaixes e suportes, com organização do corte para fabricar os dois gabinetes em duas chapas de MDF no total.

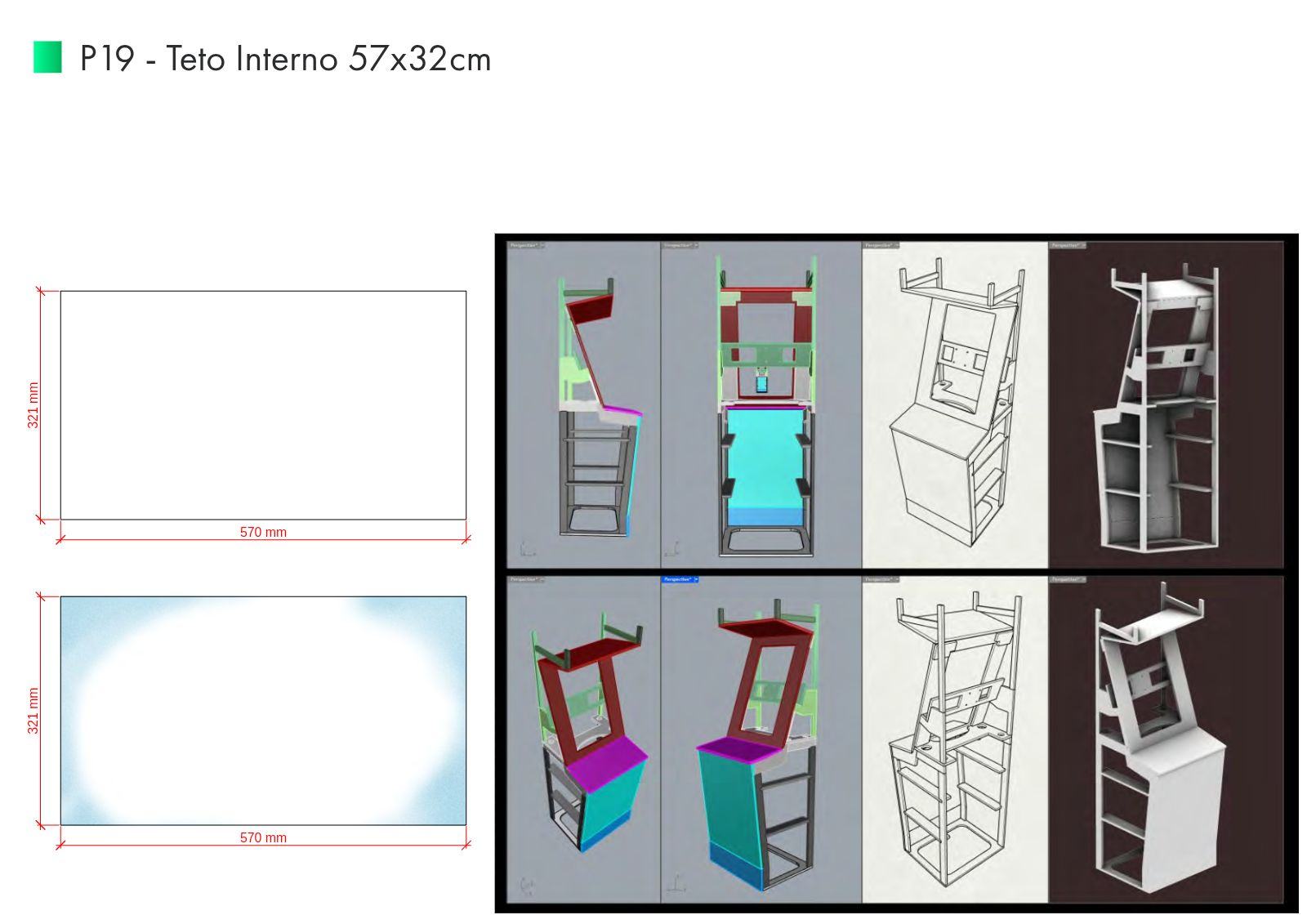

Prancha P19 com desenho cotado do teto interno e vistas de posicionamento.
P19 — Teto interno.

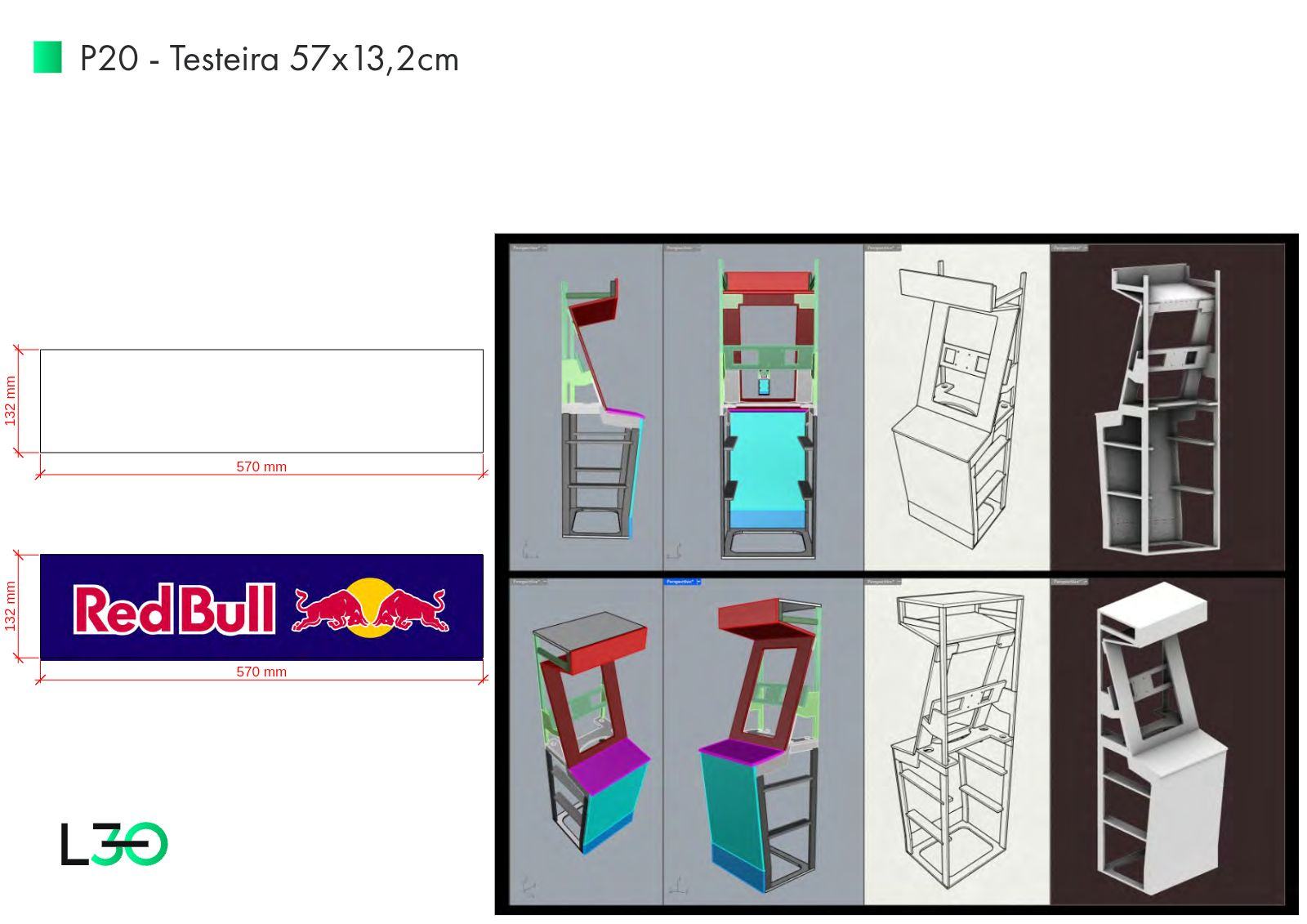

Prancha P20 com testeira cotada, aplicação do logo Red Bull e vistas do conjunto.
P20 — Testeira.

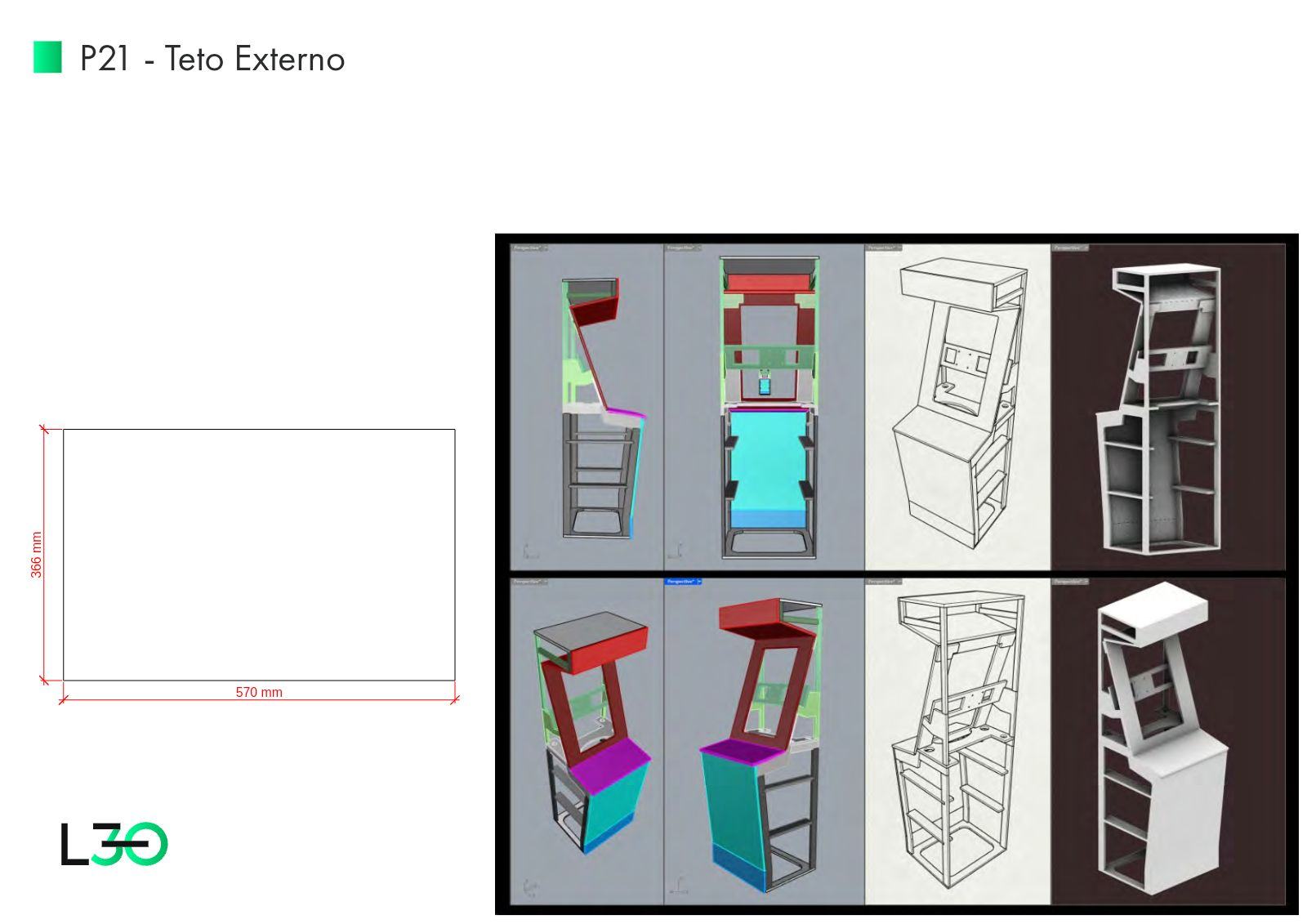

Prancha P21 com desenho cotado do teto externo e sua posição no modelo.
P21 — Teto externo.

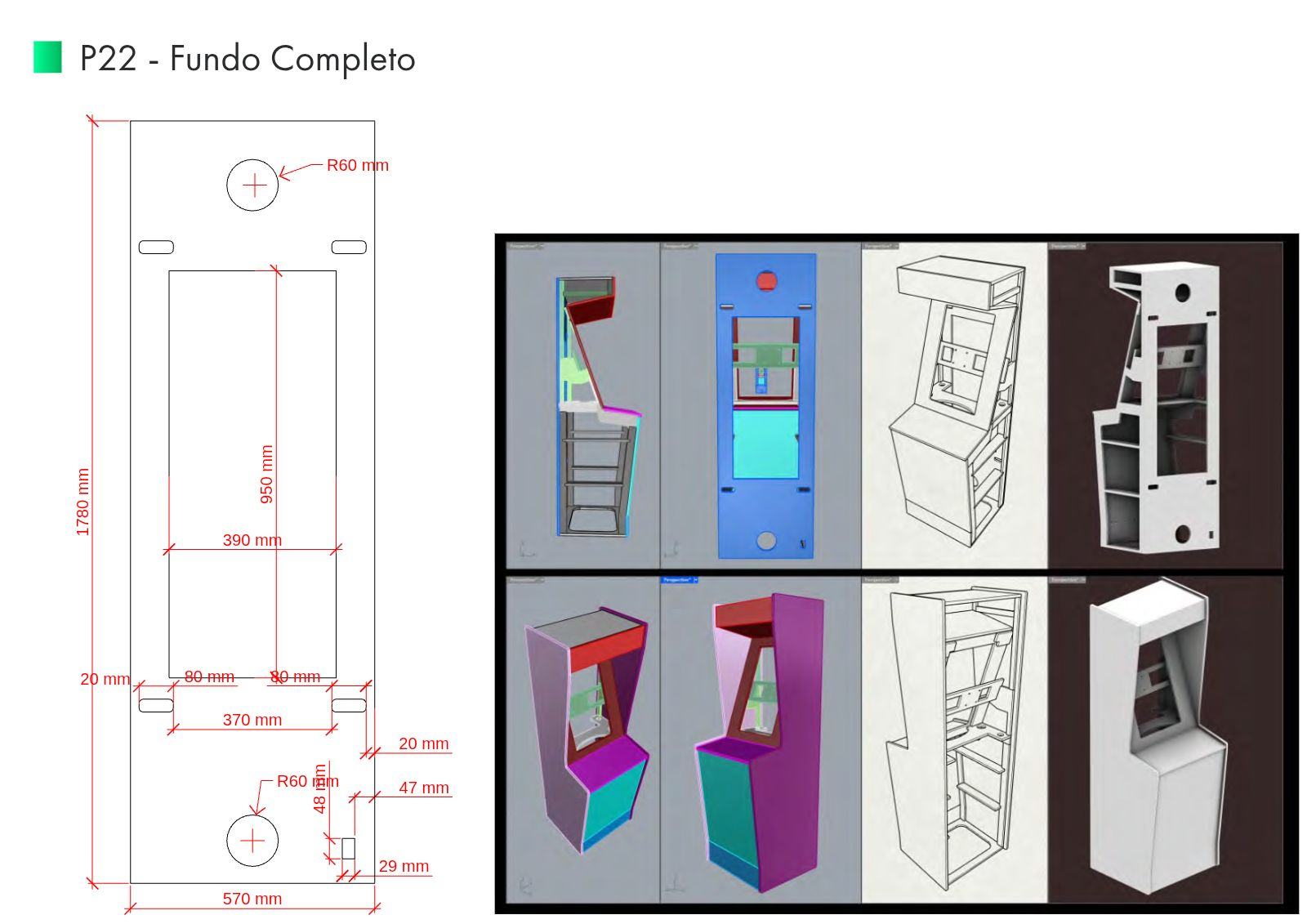

Prancha P22 com painel traseiro cotado, aberturas circulares, pontos de pega e vão de acesso.
P22 — Fundo do gabinete.

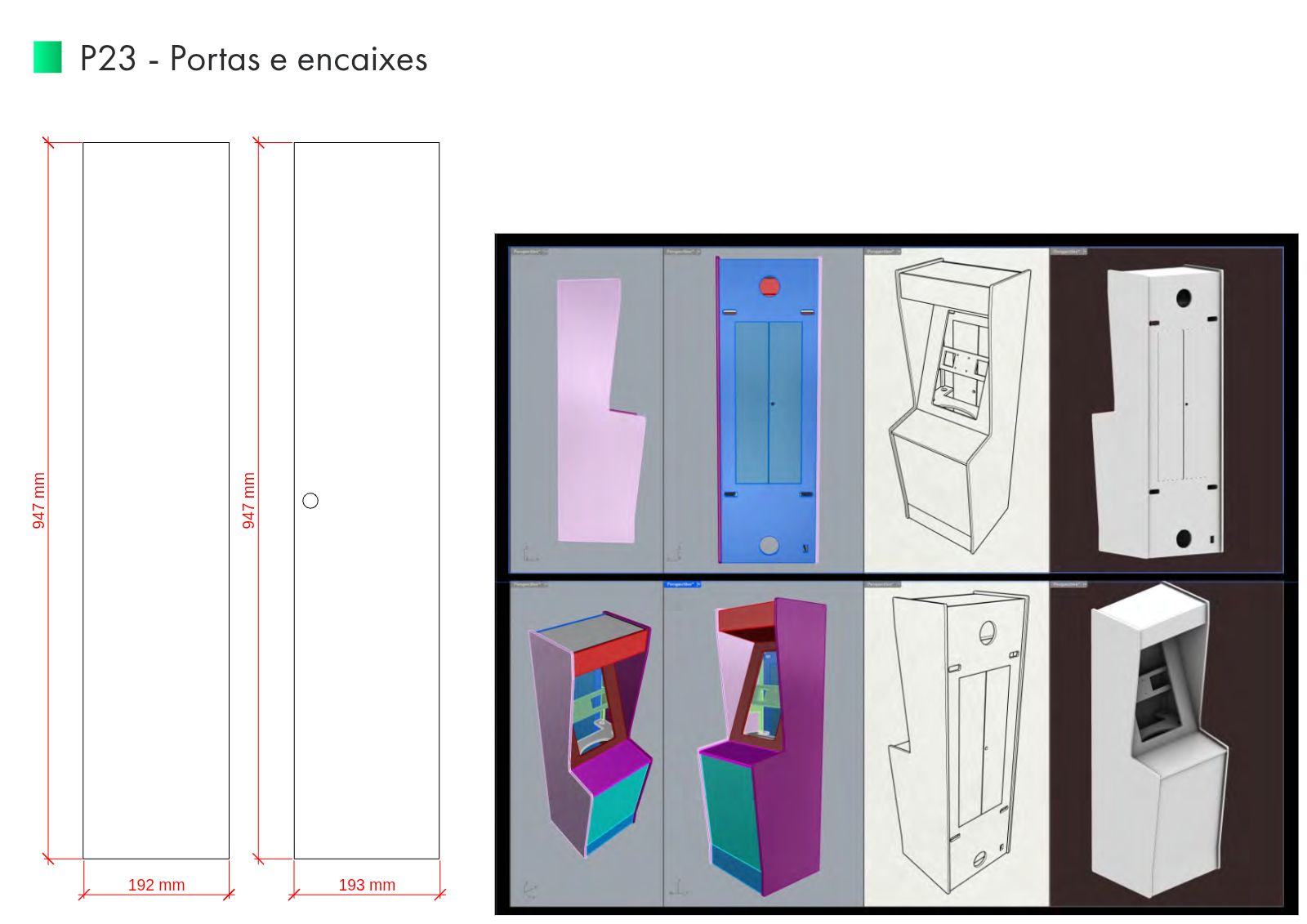

Prancha P23 com desenhos cotados das duas portas traseiras e posição no conjunto.
P23 — Portas e encaixes.

Fabricação e acabamento

Fabricação dos gabinetes em MDF, montagem da estrutura interna e aplicação do revestimento em adesivo vinil.

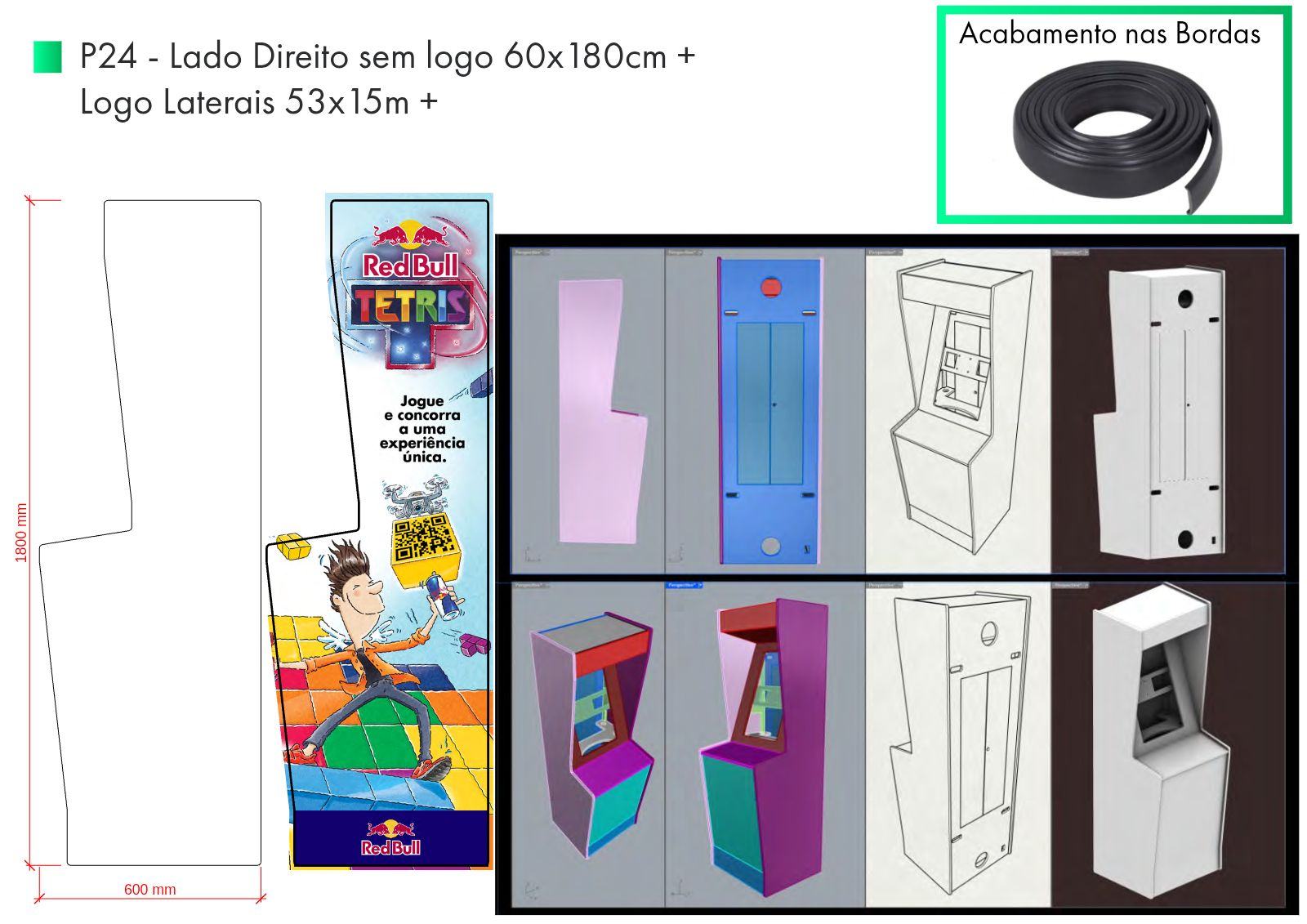

Prancha P24 com perfil da lateral direita, aplicação gráfica e referência de acabamento de borda.
P24 — Lateral direita.

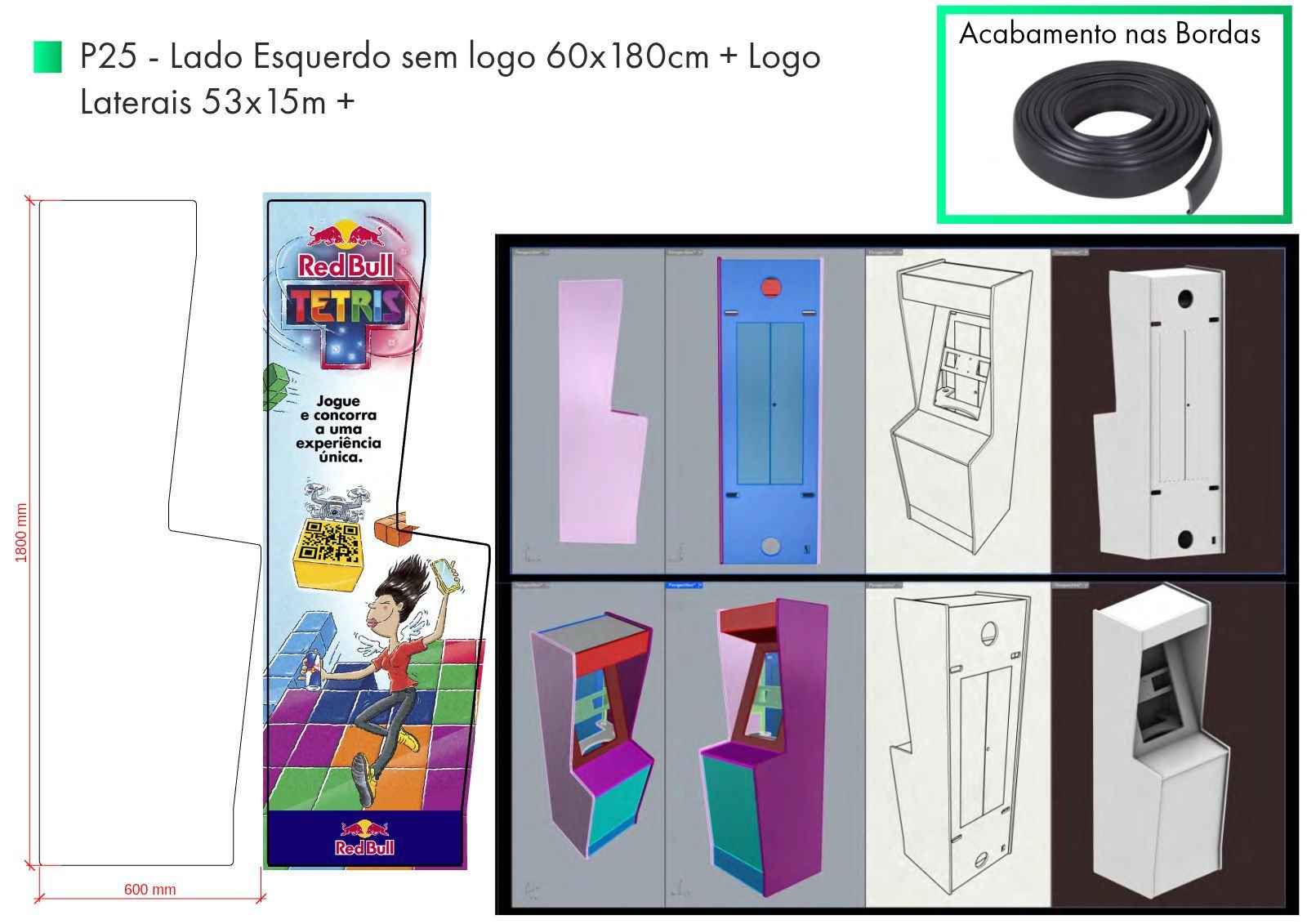

Prancha P25 com perfil da lateral esquerda, aplicação gráfica e referência de acabamento de borda.
P25 — Lateral esquerda.

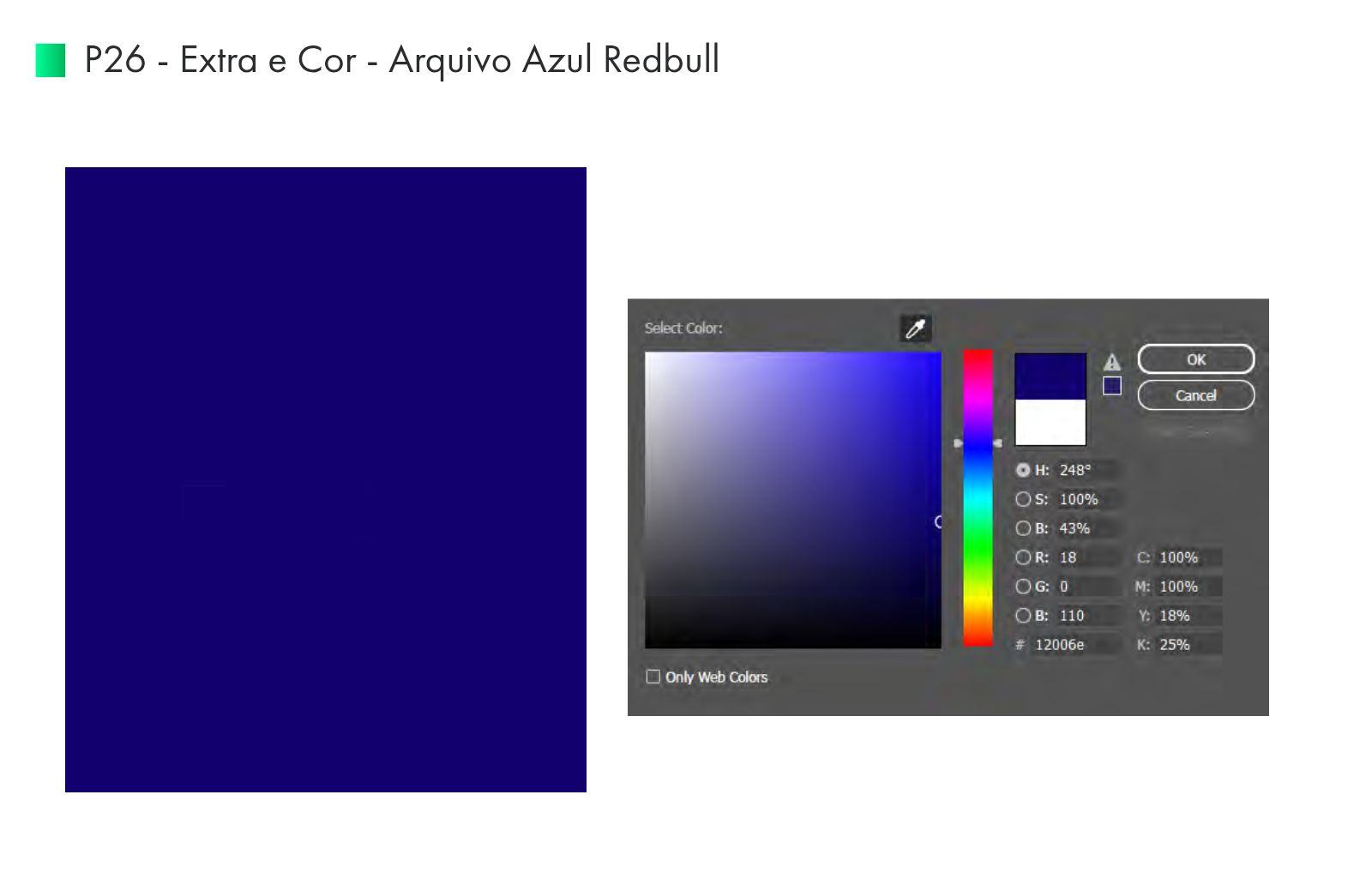

Prancha P26 com amostra digital de azul e janela de seleção de cor.
P26 — Referência de cor do arquivo.

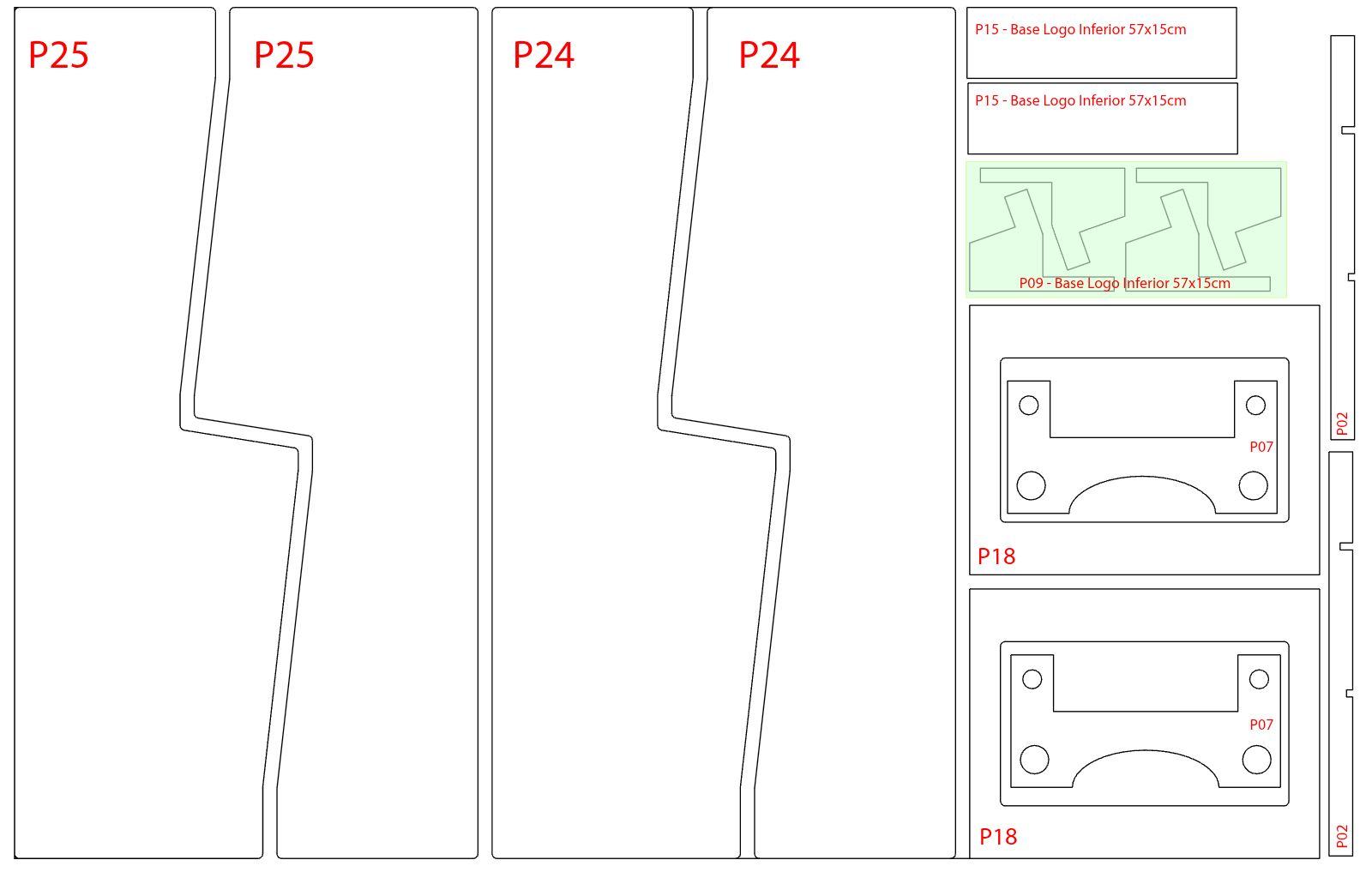

Distribuição de perfis laterais e peças internas com códigos de identificação.
Distribuição de peças para corte, com identificação.

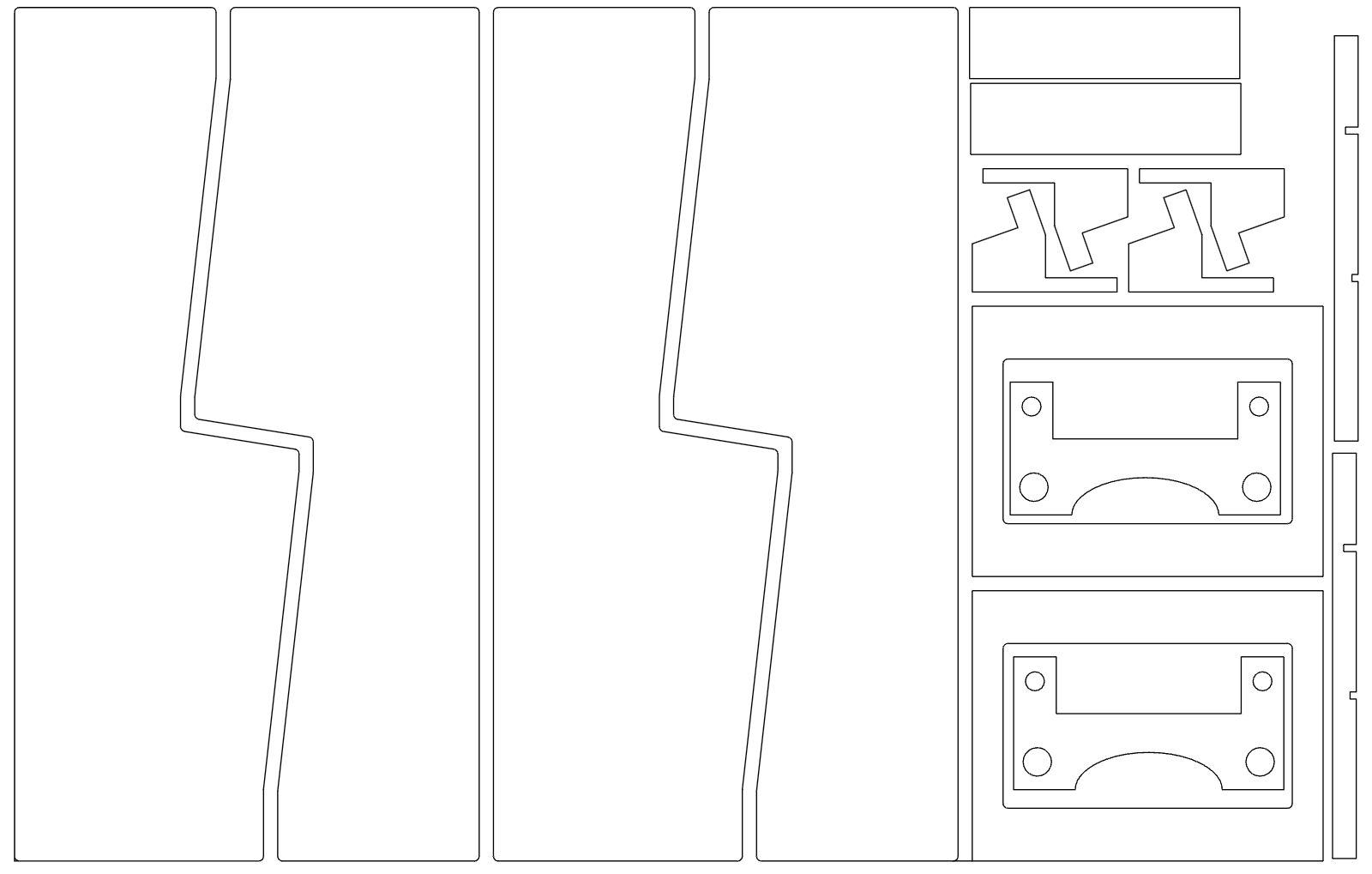

Distribuição dos contornos de perfis laterais e peças internas sem códigos.
Contornos de corte das laterais e apoios.

Programa e integração

Desenvolvimento do programa Tetris e integração ao sistema das máquinas, com monitor, joystick e botões de interação.

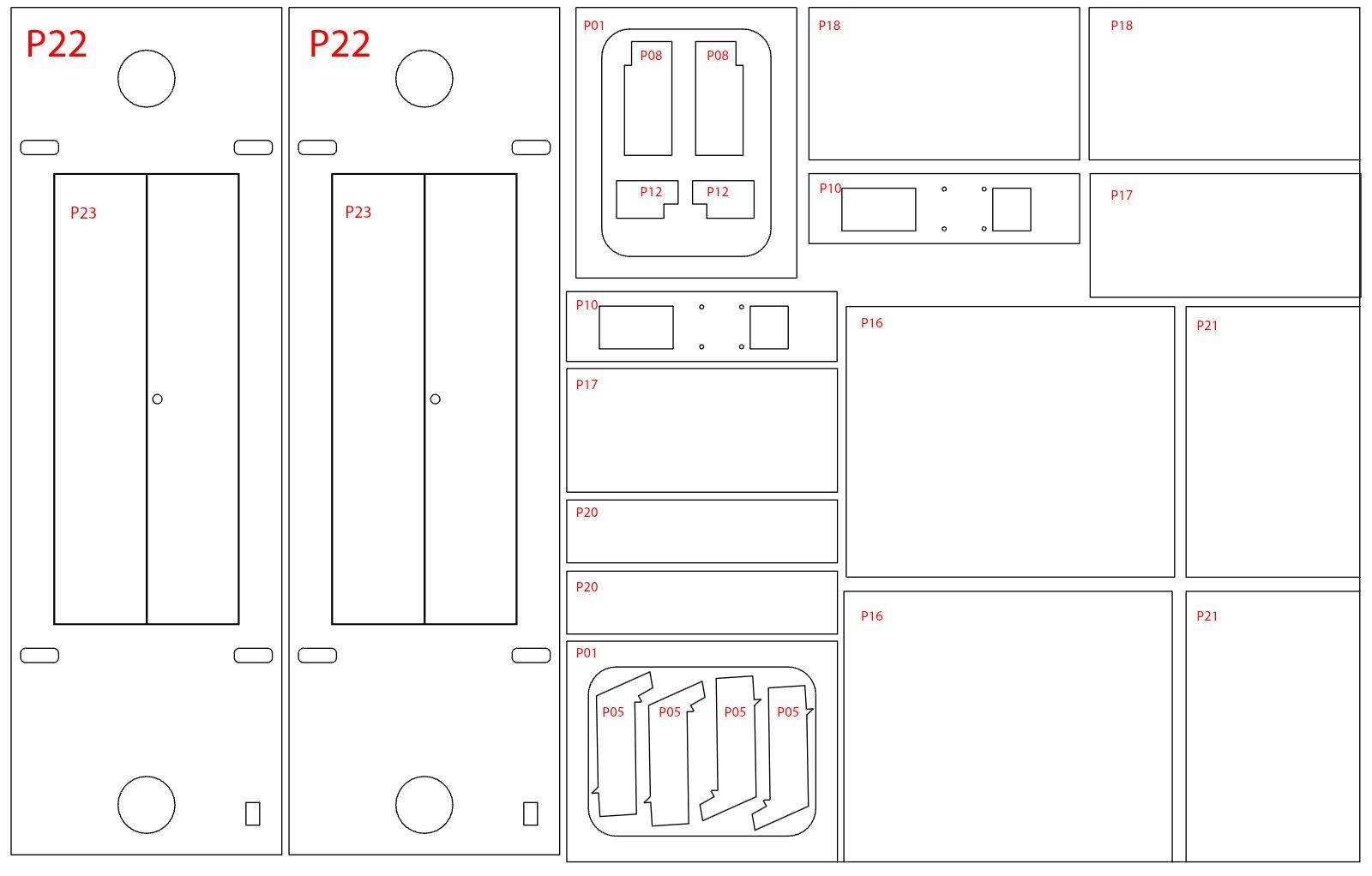

Distribuição de fundos, portas, painéis, bases e suportes com códigos de identificação.
Distribuição de fechamentos e suportes para corte.

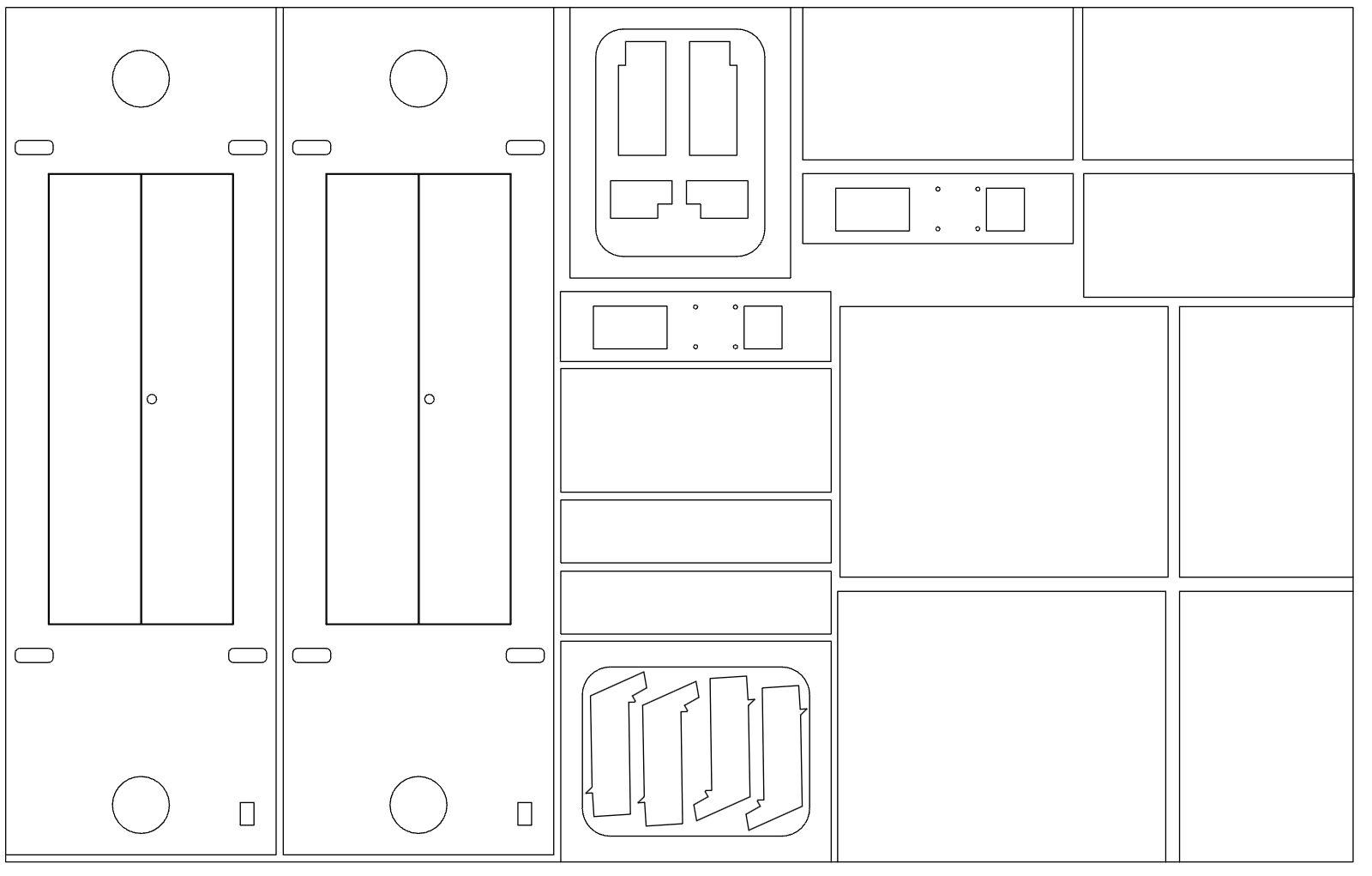

Contornos de fundos, portas, painéis, bases e suportes distribuídos sem códigos.
Contornos de corte dos fechamentos e suportes.

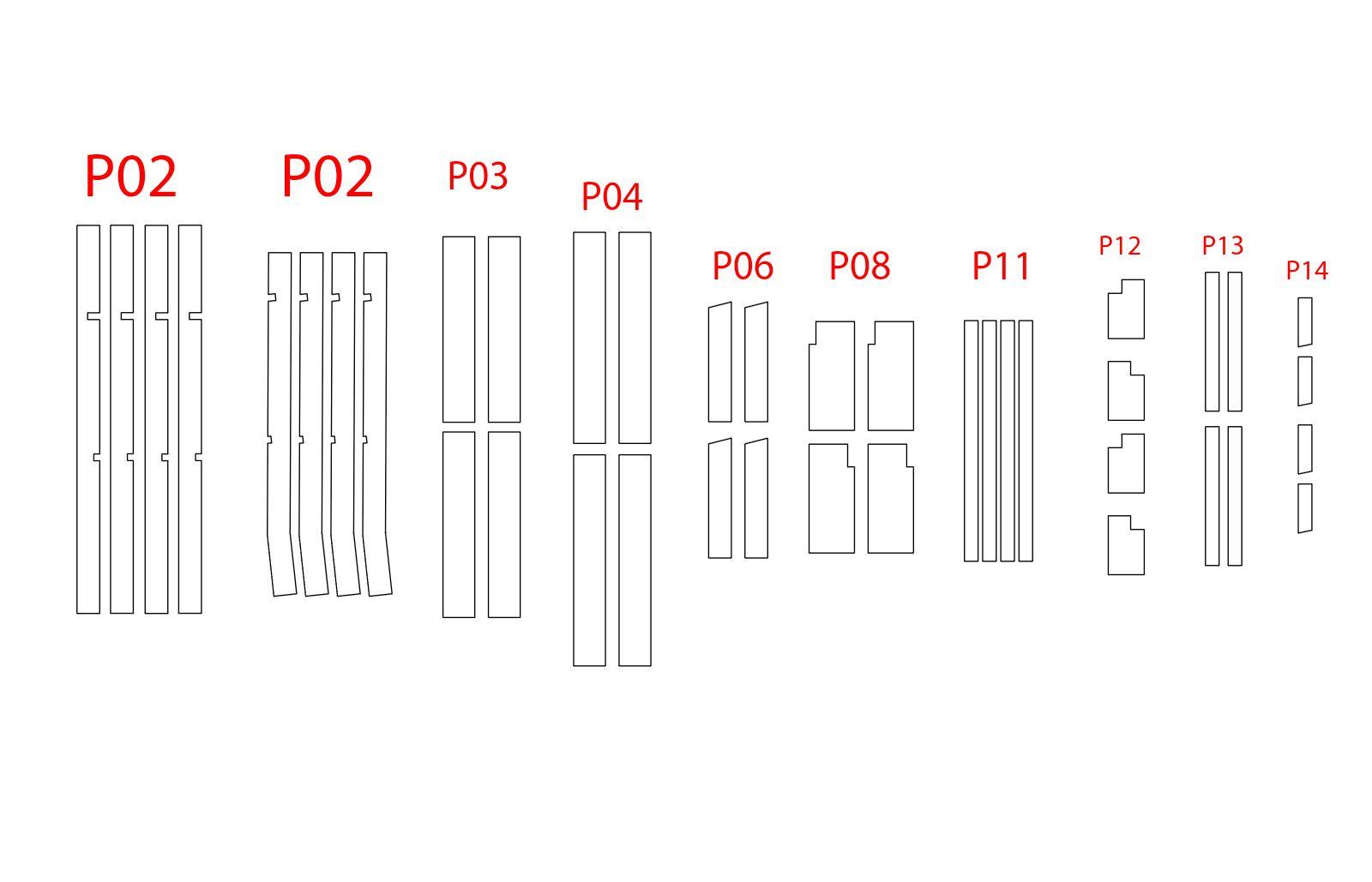

Conjunto de colunas, prateleiras, travessas e encaixes separados e identificados por códigos.
Peças da estrutura interna identificadas.

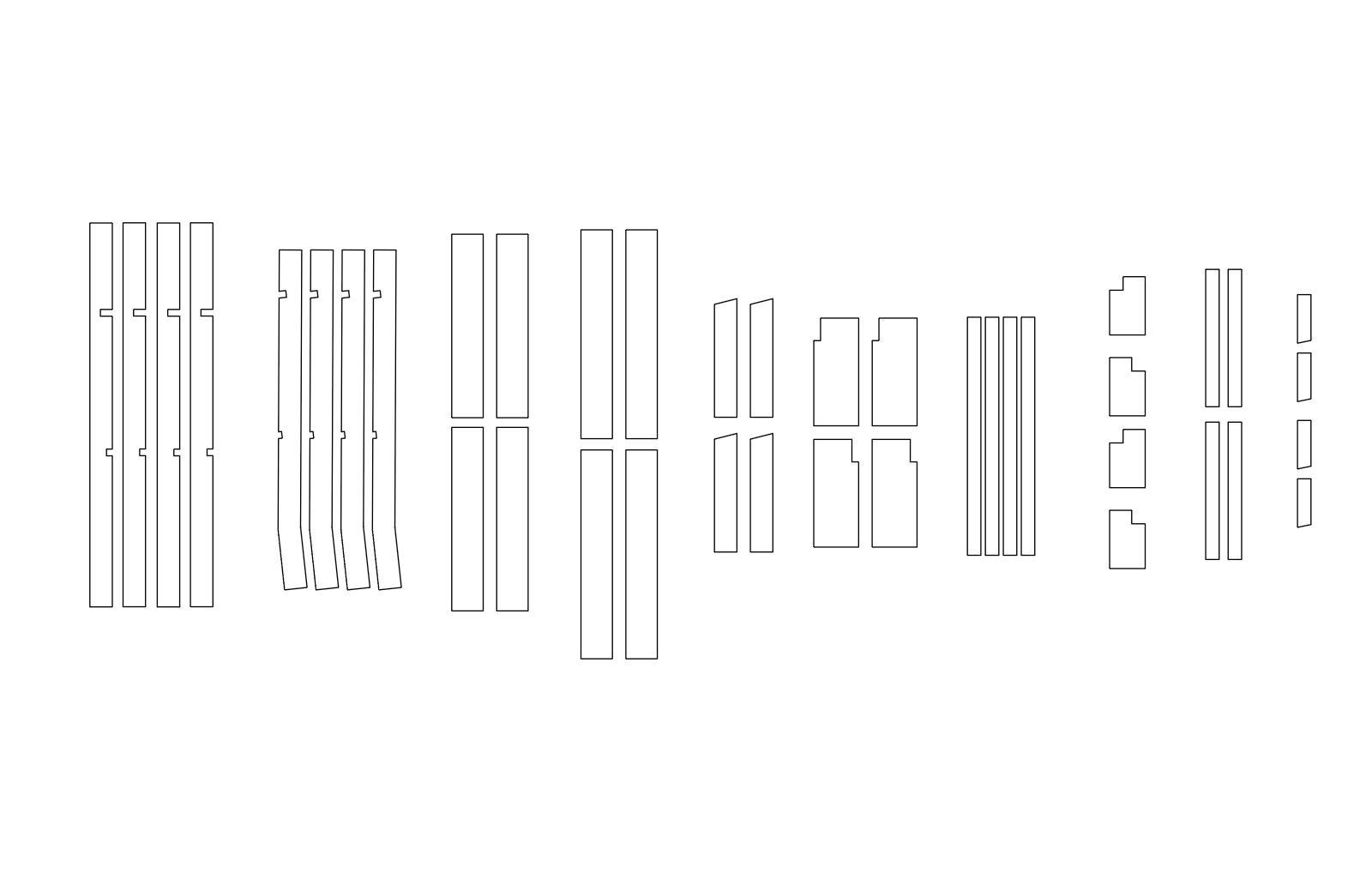

Contornos de colunas, prateleiras, travessas e encaixes alinhados sem identificação textual.
Contornos das peças internas.

Entrega em locação

Entrega das duas máquinas para a Red Bull em regime de locação, com contratação envolvendo Dual Media e Publicis.
